2026年5月試験 第一級アマチュア無線技士 無線工学 問24
難度
標準

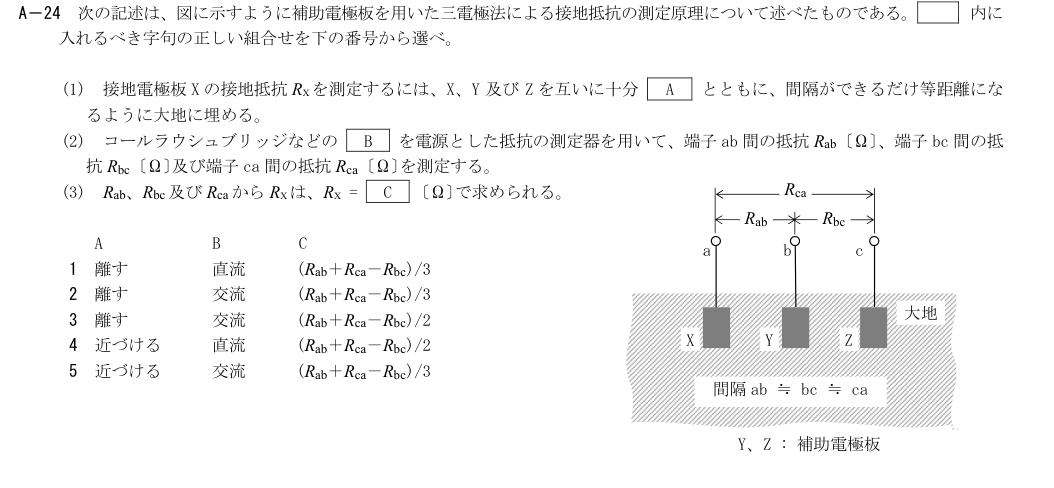

A－24 次の記述は、図に示すように補助電極板を用いた三電極法による接地抵抗の測定原理について述べたものである。 内に
入れるべき字句の正しい組合せを下の番号から選べ。
(1) 接地電極板X の接地抵抗RXを測定するには、X、Y 及びZ を互いに十分 A とともに、間隔ができるだけ等距離にな
るように大地に埋める。
(2) コールラウシュブリッジなどの B を電源とした抵抗の測定器を用いて、端子ab 間の抵抗Rab〔Ω〕、端子bc 間の抵
抗Rbc〔Ω〕及び端子ca 間の抵抗Rca〔Ω〕を測定する。
(3) Rab、Rbc 及びRca からRXは、RX = C 〔Ω〕で求められる。
A B C
1 離す 直流 (Rab＋Rca－Rbc)/3
2 離す 交流 (Rab＋Rca－Rbc)/3
3 離す 交流 (Rab＋Rca－Rbc)/2
4 近づける 直流 (Rab＋Rca－Rbc)/2
5 近づける 交流 (Rab＋Rca－Rbc)/3
c
b
a
X
Y
Rca
Z
大地
Y、Z : 補助電極板
Rbc
Rab
間隔ab ≒ bc ≒ ca
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
離す／直流／(Rab+Rca−Rbc)/3
誤り。図の三電極は互いの電位分布の干渉を避けて離し、電極分極を避ける交流で測る。抵抗式もRab=RX+RY等から分母2。
- 2
離す／交流／(Rab+Rca−Rbc)/3
誤り。離す・交流は合うが、Rab+Rca−Rbc=2RXなので3でなく2で割る。
- 3
離す／交流／(Rab+Rca−Rbc)/2
正しい。図の電極X/Y/Zを十分離して交流法で測る。Rab=RX+RY、Rbc=RY+RZ、Rca=RZ+RXからRX=(Rab+Rca−Rbc)/2。
- 4
近づける／直流／(Rab+Rca−Rbc)/2
誤り。抵抗式の分母2は合うが、電極を近づけると電位分布が重なり、直流は分極・起電力の影響を受ける。
- 5
近づける／交流／(Rab+Rca−Rbc)/3
誤り。交流のみ合うが、電極は離し、求める式の分母は3でなく2。
