第一級アマチュア無線技士2026年5月試験無線工学問 23

2026年5月試験第一級アマチュア無線技士無線工学問23

難度

標準

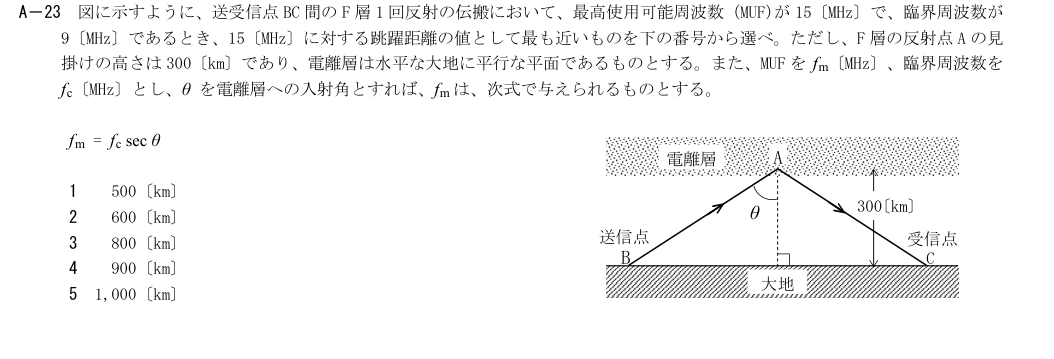

A－23 図に示すように、送受信点BC 間のF 層1 回反射の伝搬において、最高使用可能周波数（MUF)が15〔MHz〕で、臨界周波数が

9〔MHz〕であるとき、15〔MHz〕に対する跳躍距離の値として最も近いものを下の番号から選べ。ただし、F 層の反射点A の見

掛けの高さは300〔km〕であり、電離層は水平な大地に平行な平面であるものとする。また、MUF をfm〔MHz〕、臨界周波数を

fc〔MHz〕とし、θ を電離層への入射角とすれば、fm は、次式で与えられるものとする。

fm = fc sec θ

1 500〔km〕

2 600〔km〕

3 800〔km〕

4 900〔km〕

5 1,000〔km〕

送信点

受信点

大地

電離層

300〔km〕

解説

解説本文

展開

解説Layer 1

secθ=15/9=5/3, tanθ=4/3, distance=2*300*4/3=800 km

1: 500〔km〕
誤り。secθ=15/9=5/3なのでtanθ=4/3。図の高さ300 kmから片側水平距離400 km、全跳躍距離800 kmで500 kmではない。
2: 600〔km〕
誤り。片側は300×tanθ=400 kmで、送受両側の合計800 km。600 kmではない。
3: 800〔km〕
正しい。secθ=5/3、tanθ=4/3。図のA直下まで片道水平400 km、BC=2×400=800 km。
4: 900〔km〕
誤り。幾何から800 kmであり、900 kmではない。入射角は鉛直法線との角度として図に示される。
5: 1,000〔km〕
誤り。全跳躍距離は800 km。1,000 kmはsecθ=5/3と高さ300 kmから得る水平距離に合わない。
