受信振幅を得る検波器出力からAGC用の制御量を取り出す。ア=候補8。
2026年5月試験 第一級アマチュア無線技士 無線工学 問B-3
難度
標準

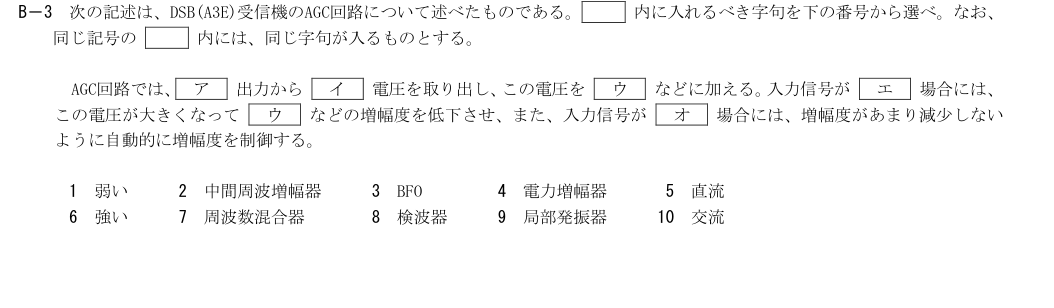

B－3 次の記述は、DSB(A3E)受信機のAGC回路について述べたものである。 内に入れるべき字句を下の番号から選べ。なお、
同じ記号の 内には、同じ字句が入るものとする。
AGC回路では、 ア 出力から イ 電圧を取り出し、この電圧を ウ などに加える。入力信号が エ 場合には、
この電圧が大きくなって ウ などの増幅度を低下させ、また、入力信号が オ 場合には、増幅度があまり減少しない
ように自動的に増幅度を制御する。
1 弱い 2 中間周波増幅器 3 BFO 4 電力増幅器 5 直流
6 強い 7 周波数混合器 8 検波器 9 局部発振器 10 交流
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
検波出力を平滑して得る直流の制御電圧を用いる。イ=候補5。
補足Layer 3展開閉じる
制御電圧を中間周波増幅器などへ戻し、増幅度を調整する。ウ=候補2。
入力信号が強いと制御電圧が大きくなりIF利得を下げて出力過大を防ぐ。エ=候補6。
入力信号が弱いときは利得の低下を小さくし、受信出力を保つ。オ=候補1。
