図の出力はエミッタから取り、入力ベース電圧にほぼ追従するので電圧利得は約1。ア=2。
2026年5月試験 第一級アマチュア無線技士 無線工学 問B-2
難度
標準

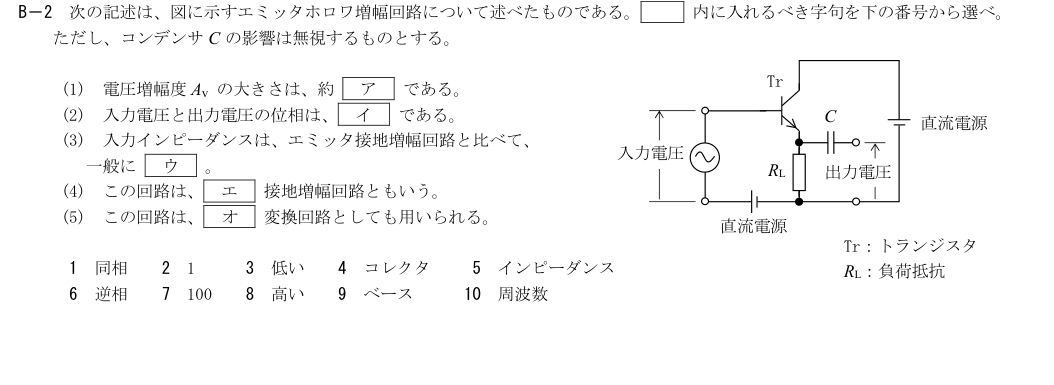

B－2 次の記述は、図に示すエミッタホロワ増幅回路について述べたものである。 内に入れるべき字句を下の番号から選べ。
ただし、コンデンサC の影響は無視するものとする。
(1) 電圧増幅度Av の大きさは、約 ア である。
(2) 入力電圧と出力電圧の位相は、 イ である。
(3) 入力インピーダンスは、エミッタ接地増幅回路と比べて、
一般に ウ 。
(4) この回路は、 エ 接地増幅回路ともいう。
(5) この回路は、 オ 変換回路としても用いられる。
1 同相 2 1 3 低い 4 コレクタ 5 インピーダンス
6 逆相 7 100 8 高い 9 ベース 10 周波数
C
Tr
入力電圧
RL
出力電圧
Tr：トランジスタ
RL：負荷抵抗
直流電源
直流電源
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
出力のエミッタ電圧は入力ベース電圧の上下と同じ方向に変化する。同相。イ=1。
補足Layer 3展開閉じる
エミッタホロワの入力インピーダンスは一般にエミッタ接地より高い。ウ=8。
図のコレクタ側が交流的に共通端子で、コレクタ接地増幅回路とも呼ぶ。エ=4。
高入力インピーダンスと低出力インピーダンスを利用するインピーダンス変換。オ=5。
