hfe=ΔIC/ΔIB=(3.5−3.0)mA/(25−20)μA=100
2026年5月試験 第一級アマチュア無線技士 無線工学 問7
難度
標準

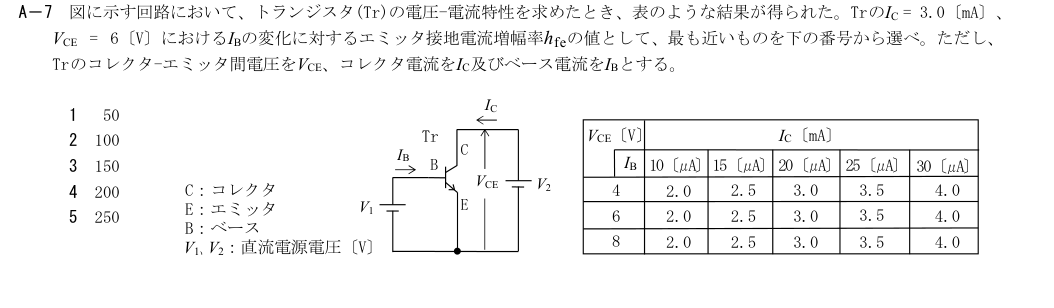

A－7 図に示す回路において、トランジスタ(Tr)の電圧-電流特性を求めたとき、表のような結果が得られた。TrのIC = 3.0〔mA〕、
VCE = 6〔V〕におけるIBの変化に対するエミッタ接地電流増幅率hfeの値として、最も近いものを下の番号から選べ。ただし、
Trのコレクタ-エミッタ間電圧をVCE、コレクタ電流をIC及びベース電流をIBとする。
1 50
2 100
3 150
4 200
5 250
IC〔mA〕
4.0
3.5
3.0
2.5
2.0
8
4.0
3.5
3.0
2.5
2.0
6
4.0
3.5
3.0
2.5
2.0
4
VCE〔V〕
30 〔A〕
25 〔A〕
20 〔A〕
15 〔A〕
IB 10〔A〕
C：コレクタ
E：エミッタ
B：ベース
V1 V2：直流電源電圧〔V〕
V1
V2
Tr
IB
IC
VCE
B
C
E
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
50
誤り。図のVCE=6 V列でIB=20→25 μAのときIC=3.0→3.5 mA。ΔIC/ΔIB=0.5 mA/5 μA=100で50ではない。
- 2
100
正しい。図の表のVCE=6 V列でIBが20から25 μAへ5 μA増すとICは3.0から3.5 mAへ0.5 mA増す。hfe=ΔIC/ΔIB=100。
- 3
150
誤り。求めるのは動作点IC/IB=3 mA/20 μA=150という直流比でなく、IB変化に対する増分比ΔIC/ΔIB=100。
- 4
200
誤り。図の表の隣接点の傾きは0.5 mA/5 μA=100で、200ではない。
- 5
250
誤り。同じVCEの列でIB変化を読むと増分比は100。250にはならない。
