第一種電気工事士令和7年度下期学科問 33

令和7年度下期第一種電気工事士学科問33

難度

やや易

④に示すケーブルラックの施工に関する記述として、不適切なものは。

解説

結論 → 詳細 → 補足の 3 層構成

展開

解説Layer 1

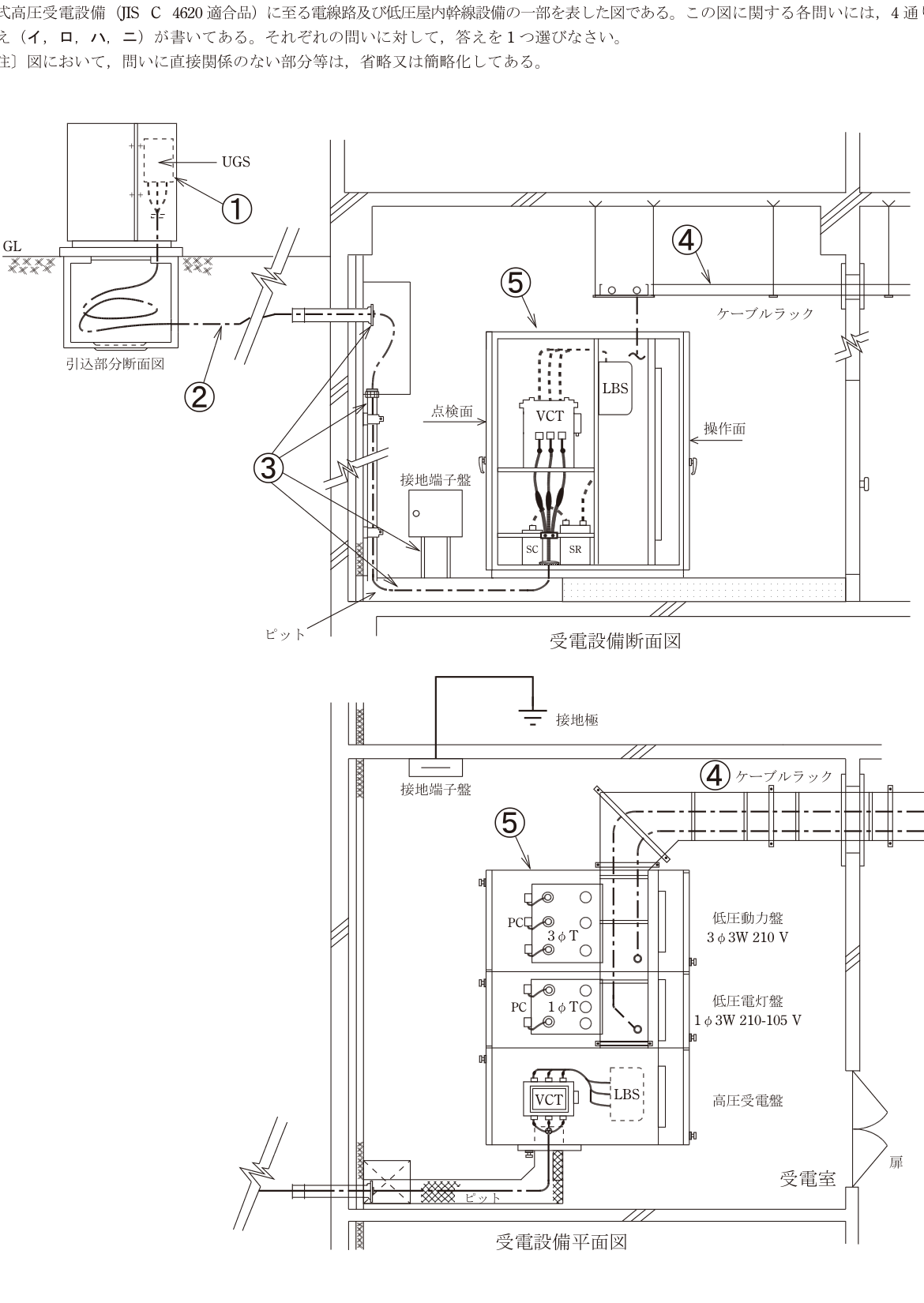

共有図④は受電室のケーブルラック。防火区画、ケーブル支持、低圧幹線の共架、金属ラックの接地を別々に判定する。

ア: ケーブルラックが受電室の壁を貫通する部分に、適切な防火措置を施した。
ケーブルラックの壁貫通部に延焼を防ぐ適切な防火措置を施すのは適切。
イ: 同一のケーブルラックに電灯幹線と動力幹線のケーブルを布設する場合、両者間のセパレータを省略した。
同一ケーブルラックに電灯幹線と動力幹線のケーブルを布設し、この設問条件で両者のセパレータを省くのは適切。
ウ: ケーブルラックは、ケーブル重量に十分耐える構造とし、天井コンクリートスラブからアンカーボルトで吊り、堅固に施設した。
ケーブル重量に耐える構造をアンカーボルトでスラブから堅固に支持するのは適切。
エ: ケーブルラックの長さが15mで、乾燥した場所であったため、D種接地工事を省略した。
金属製ケーブルラックのD種接地の省略は、乾燥場所で4 m以下、または所定の対地電圧150 V以下で8 m以下などの条件を要する。15 mでは省略できない。

この解説は？

AI生成

解説は公式の問題文・公式解答を基に作成しています。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年9月28日

出典：令和7年度下期第一種電気工事士学科試験問33（電気技術者試験センター）。改行・空白と表記を整え、元のイ・ロ・ハ・ニをア・イ・ウ・エに置換。図のみの選択肢は識別用説明を追加。図・写真は問題PDFから該当部分を切り出し、選択肢の図からは記号の文字を除いた。

検証プロセス・誤り報告フローは運営透明性レポートで公開しています。
