単相3線式で上下の負荷電流が共に15Aで平衡しているため、中性線には電流が流れない（0A）。
令和6年度 上期 第二種電気工事士 学科 問7
難度
やや易

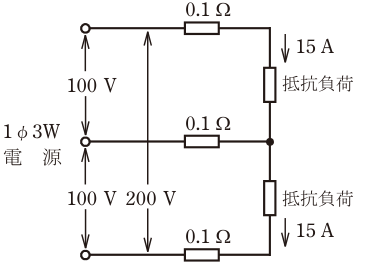

図のような単相3線式回路において、電線1線当たりの抵抗が0.1Ω、抵抗負荷に流れる電流がともに15Aのとき、この配線の電力損失[W]は。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
電力損失が生じるのは上下2本の電圧線（外線）のみで、各線の抵抗は0.1Ω。電力損失W=I²R×2線=15²×0.1×2=225×0.1×2=45W。
各選択肢の解説
- ア
45
平衡時に中性線電流が0Aとなることを正しく考慮し、外線2本分のみで計算した値と一致するため正しい。
- イ
60
外線は各15²×0.1=22.5W、中性線は0²×0.1=0W。合計は45Wであり、60Wにはならない。
- ウ
90
90Wは正しい合計45Wの2倍。外線2本×22.5W=45W、中性線0Wなので、90Wとは一致しない。
- エ
135
上下の外線の損失は各22.5W、中性線は0W。3線すべてを合計しても45Wであり、135Wにはならない。
