第二種電気工事士令和6年度 上期学科問 9

令和6年度 上期 第二種電気工事士 学科 問9

電気理論・配電#電気理論・配電
難度やや易

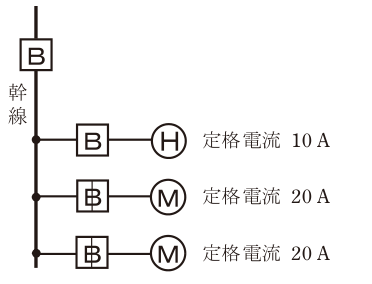

図のような電熱器Ⓗ1台と電動機Ⓜ2台が接続された単相2線式の低圧屋内幹線がある。この幹線の太さを決定する根拠となる電流I_W[A]と幹線に施設しなければならない過電流遮断器の定格電流を決定する根拠となる電流I_B[A]の組合せとして、適切なものは。ただし、需要率は100%とする。

問9の図表1

選択肢

解説

結論 → 詳細 → 補足 の 3 層構成

展開
結論Layer 1

経済産業省『電気設備の技術基準の解釈』第148条第1項第二号・第五号（イ・ロ）による。

詳細Layer 2
展開

電動機の定格電流合計ΣI_M=20A+20A=40A、電熱器の定格電流I_H=10A。ΣI_M(40A)>I_H(10A)かつΣI_M≤50Aなので、I_W=1.25×ΣI_M+I_H=1.25×40+10=60A。過電流遮断器の根拠値は3×ΣI_M+I_H=3×40+10=130Aと、2.5×I_W=2.5×60=150Aの小さい方で、I_B=130A。

各選択肢の解説

ア

I_W 50A / I_B 125A

I_W=50Aは40+10で電動機40Aへの1.25倍を省いた値。I_B=125Aも、その誤った50Aへ上限係数2.5を掛けた値と一致するが、正しくは3×40+10=130A。

イ

I_W 50A / I_B 130A

I_W=50Aは電動機40Aへの1.25倍を省いた値。I_B=130Aは正しいが、I_Wが60Aではないので組合せとして誤り。

ウ

I_W 60A / I_B 130A

I_W=1.25×40+10=60A、I_B=3×40+10=130Aで、後者は2.5×I_W=150Aも超えない。両方正しい。

エ

I_W 60A / I_B 150A

I_W=60Aは正しいが、I_B=150Aは2.5×I_Wという上限だけを採った値。3×40+10=130Aの方が小さいので、150Aを根拠値にはできない。
