a-b間(上線)は両負荷分の電流20Aが流れ、b-c間(上線)はc側負荷の電流10Aのみが流れる。
令和6年度 下期 第二種電気工事士 学科 問6
難度
やや易

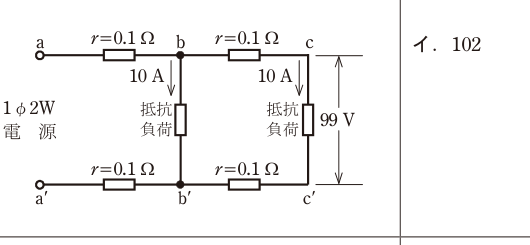

図のような単相2線式回路で、c-c'間の電圧が99Vのとき、a-a'間の電圧[V]は。ただし、rは電線の抵抗[Ω]とする。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
下線(a'-b', b'-c')も対称に同じ電流が逆方向に流れる。a-a'間の電圧は、c-c'間の電圧99Vに、a-b・b-c・a'-b'・b'-c'の4区間すべての電圧降下を加えたものになる。電圧降下の合計=20A×0.1Ω(a-b)+10A×0.1Ω(b-c)+10A×0.1Ω(b'-c')+20A×0.1Ω(b'-a')=2+1+1+2=6V。よってa-a'=99+6=105V。
各選択肢の解説
- ア
102
102は、上側の線(往路)のa-b・b-c区間の電圧降下(2V+1V=3V)のみを数え、下側の線(帰路)a'-b'・b'-c'区間の電圧降下を無視してしまった値である。正しくは往路・帰路とも合わせた4区間の電圧降下6Vを加える必要があるため誤り。
- イ
103
103は、全区間の電流を10Aとして計算し、4区間(a-b・b-c・b'-c'・a'-b')すべてに10A×0.1Ω=1Vずつの電圧降下があるとして4Vを加えた値である。実際にはa-b区間とa'-b'区間にはb点の負荷分を含めた20Aが流れるため、電圧降下は2Vずつになる。この電流の取り違えにより誤り。
- ウ
104
正しい電圧降下の合計は6V(2+1+1+2)なので、a-a'間は105Vになる。104Vは降下を5Vとした値で、正しい値と合わないため誤り。
- エ
105
正答。4区間全ての電圧降下(2+1+1+2=6V)を99Vに加えた105Vが正しい。
