電気設備技術基準の解釈第149条第1項の規定により、幹線から分岐して過電流遮断器を施設するまでの電線長さが8mを超える場合、その電線の許容電流は幹線を保護する過電流遮断器の定格電流の55%以上でなければならない(3mを超え8m以下の場合は35%以上)。
令和6年度 下期 第二種電気工事士 学科 問9
難度
やや易

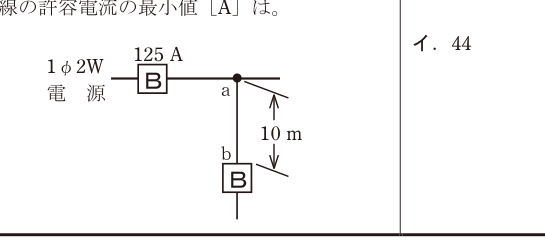

図のように定格電流125Aの過電流遮断器で保護された低圧屋内幹線から分岐して、10mの位置に過電流遮断器を施設するとき、a-b間の電線の許容電流の最小値[A]は。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
本問では分岐点から10mの位置に過電流遮断器を設けているため8m超に該当し、必要許容電流=125A×0.55=68.75A。この値以上の許容電流を電線に持たせる必要があるため、選択肢の中で68.75A以上を満たす最小の値である69Aが正しい。
各選択肢の解説
- ア
44
44は、125A×0.35=43.75A(四捨五入で44)に一致する。これは分岐点から過電流遮断器までの電線長さが3mを超え8m以下の場合に適用される35%の規定を、本来適用すべき8m超・55%の規定の代わりに誤って用いた場合に対応する。
- イ
57
57は、必要な許容電流68.75Aに満たないため不適切。
- ウ
69
正答。電技解釈第149条第1項の規定により125A×0.55=68.75Aを満たす最小の許容電流として69Aが正しい。
- エ
89
89は、必要な許容電流68.75A以上を満たすが、問われているのは最小値であり、68.75A以上を満たす選択肢の中で69Aの方が小さいため、89Aは最小値ではなく誤り。
