Aはゲート端子のあるサイリスタ、Bは外向き矢印の発光ダイオード、Cは折れ曲がった陰極線のツェナーダイオードで全て合う。

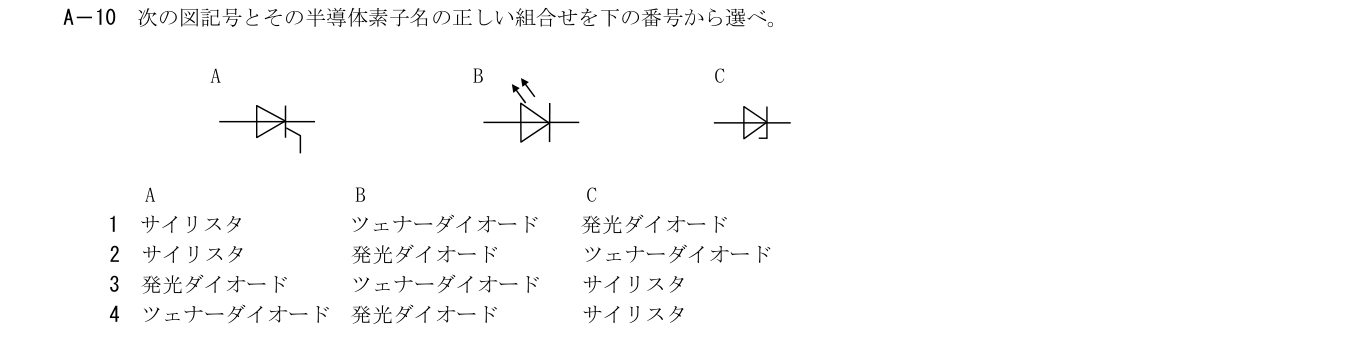

2026年3月試験 第二級海上無線通信士 無線工学の基礎 問10(a)
難度
標準
第二級海上無線通信士 無線工学の基礎 A10
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
原図の追加端子と陰極線・光の矢印を区別する。ゲート端子を持つAがサイリスタ、外向き二矢印のBがLED、陰極線を折ったCがツェナーダイオード。
各選択肢の解説
- 1
サイリスタ／ツェナーダイオード／発光ダイオード
Aのゲート付きサイリスタは合うが、Bは外向きの光の矢印を持つ発光ダイオード、Cがツェナーダイオードであり逆である。
- 2
サイリスタ／発光ダイオード／ツェナーダイオード
Aはゲート端子のあるサイリスタ、Bは外向き矢印の発光ダイオード、Cは折れ曲がった陰極線のツェナーダイオードで全て合う。
- 3
発光ダイオード／ツェナーダイオード／サイリスタ
Aは発光の矢印を持たずゲートを持つ。BにもCにも示された名称が合わない。
- 4
ツェナーダイオード／発光ダイオード／サイリスタ
Bは合うが、Aはサイリスタ、CはツェナーダイオードなのでA/Cが入れ替わっている。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級海上無線通信士 2026-03 無線工学の基礎 A10（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
