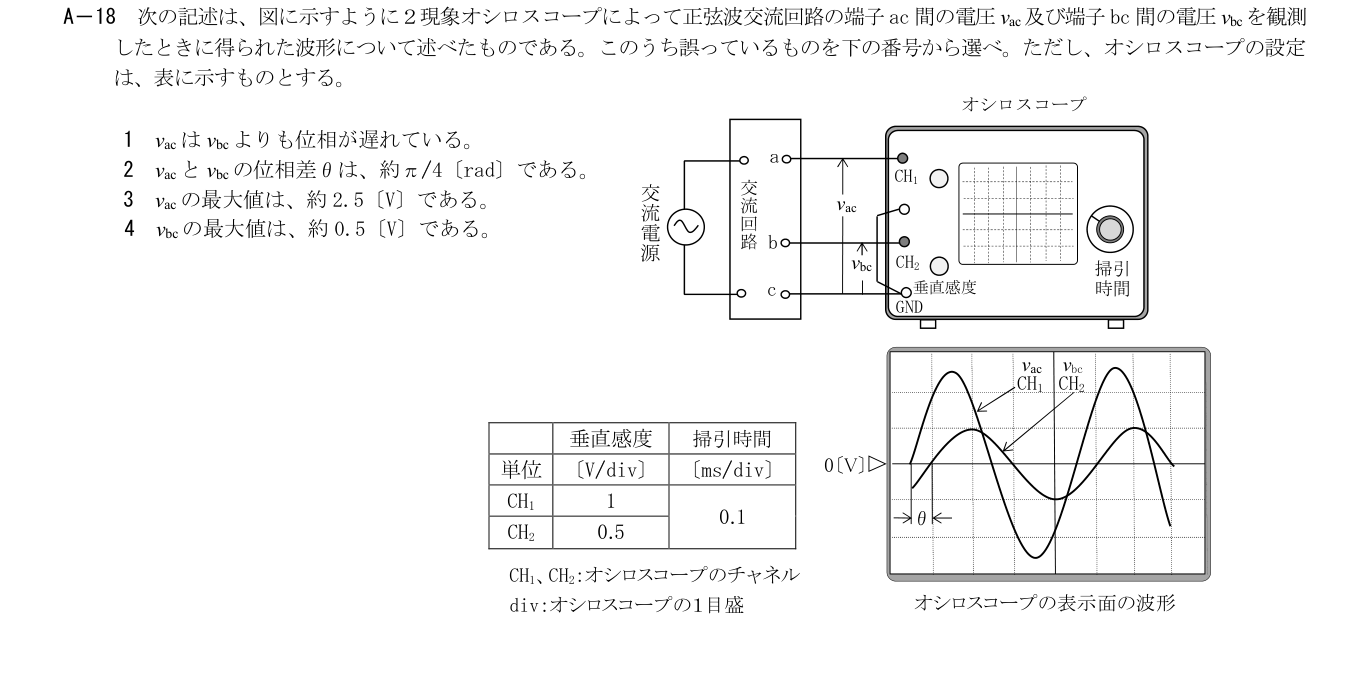

第二級海上無線通信士2026年3月試験無線工学の基礎問 18(a)

2026年3月試験第二級海上無線通信士無線工学の基礎問18(a)

難度

標準

第二級海上無線通信士無線工学の基礎 A18

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

誤った記述なので選ぶ。時間軸右向きでvacの同位相点・山がvbcより左にあり、vacが進んでいる。

詳細Layer 2

展開

原図の零線と各チャネル感度を別々に読む。vacはvbcに対して約1/8周期先に現れるので進み約π/4であり、「遅れている」が誤り。

補足Layer 3

展開

vac leads vbc by aboutπ/4

1: vacはvbcよりも位相が遅れている。
誤った記述なので選ぶ。時間軸右向きでvacの同位相点・山がvbcより左にあり、vacが進んでいる。
2: vacとvbcの位相差θは、約π/4〔rad〕である。
位相差は横幅約1目盛に対し周期約8目盛なので2π×1/8≈π/4。正しい記述であり選ばない。
3: vacの最大値は、約2.5〔V〕である。
CH1は1 V/divでvacの零線からの高さは約2.5 divなので最大値約2.5 Vとなる。正しい。
4: vbcの最大値は、約0.5〔V〕である。
CH2は0.5 V/divでvbcの高さは約1 divなので最大値約0.5 V。正しい。
