駆動トルクはコイルに働く電磁力による。放射状磁界とばねの作用で偏角が電流に比例し等分目盛となる。

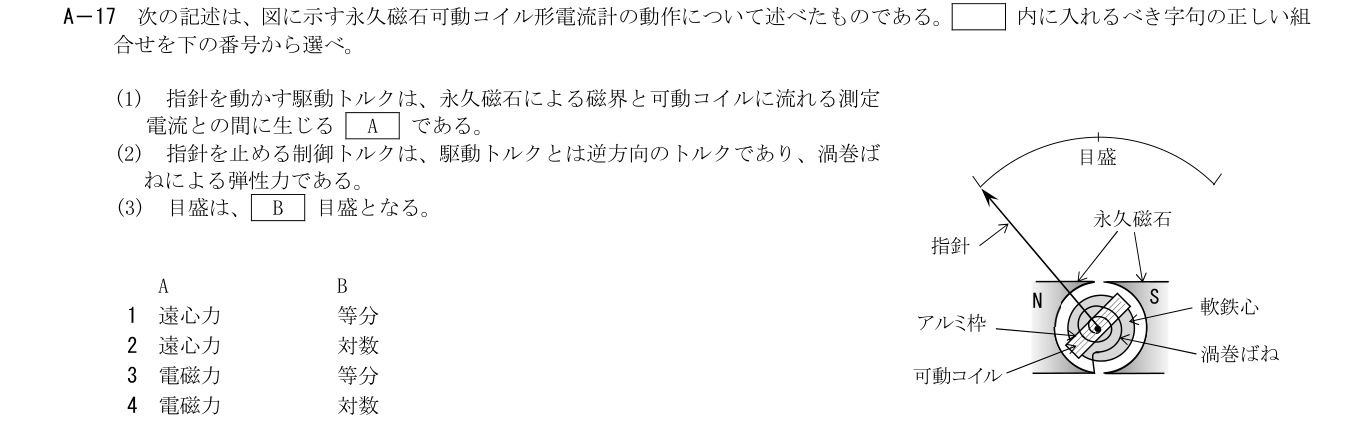

2026年3月試験 第二級海上無線通信士 無線工学の基礎 問17(a)
難度
標準
第二級海上無線通信士 無線工学の基礎 A17
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
可動コイルの駆動トルクは磁束密度・巻数・面積が一定なら電流Iに比例する。ばねの制御トルクkθと釣り合ってθ∝Iとなり、等分目盛を得る。
補足Layer 3展開閉じる
NBAI
kθ
θ=(NBA/k)I
各選択肢の解説
- 1
遠心力／等分
等分目盛は合うが、磁界中の通電コイルを動かす力は電磁力であって遠心力ではない。
- 2
遠心力／対数
駆動力は電磁力であり、電流比例の駆動トルクと角度比例のばねトルクの釣合いから等分目盛になる。
- 3
電磁力／等分
駆動トルクはコイルに働く電磁力による。放射状磁界とばねの作用で偏角が電流に比例し等分目盛となる。
- 4
電磁力／対数
電磁力は合うが、偏角が電流に比例するため目盛は対数ではなく等分である。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級海上無線通信士 2026-03 無線工学の基礎 A17（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
