一般に直流の感度が高い永久磁石可動コイル形を用いるので1。

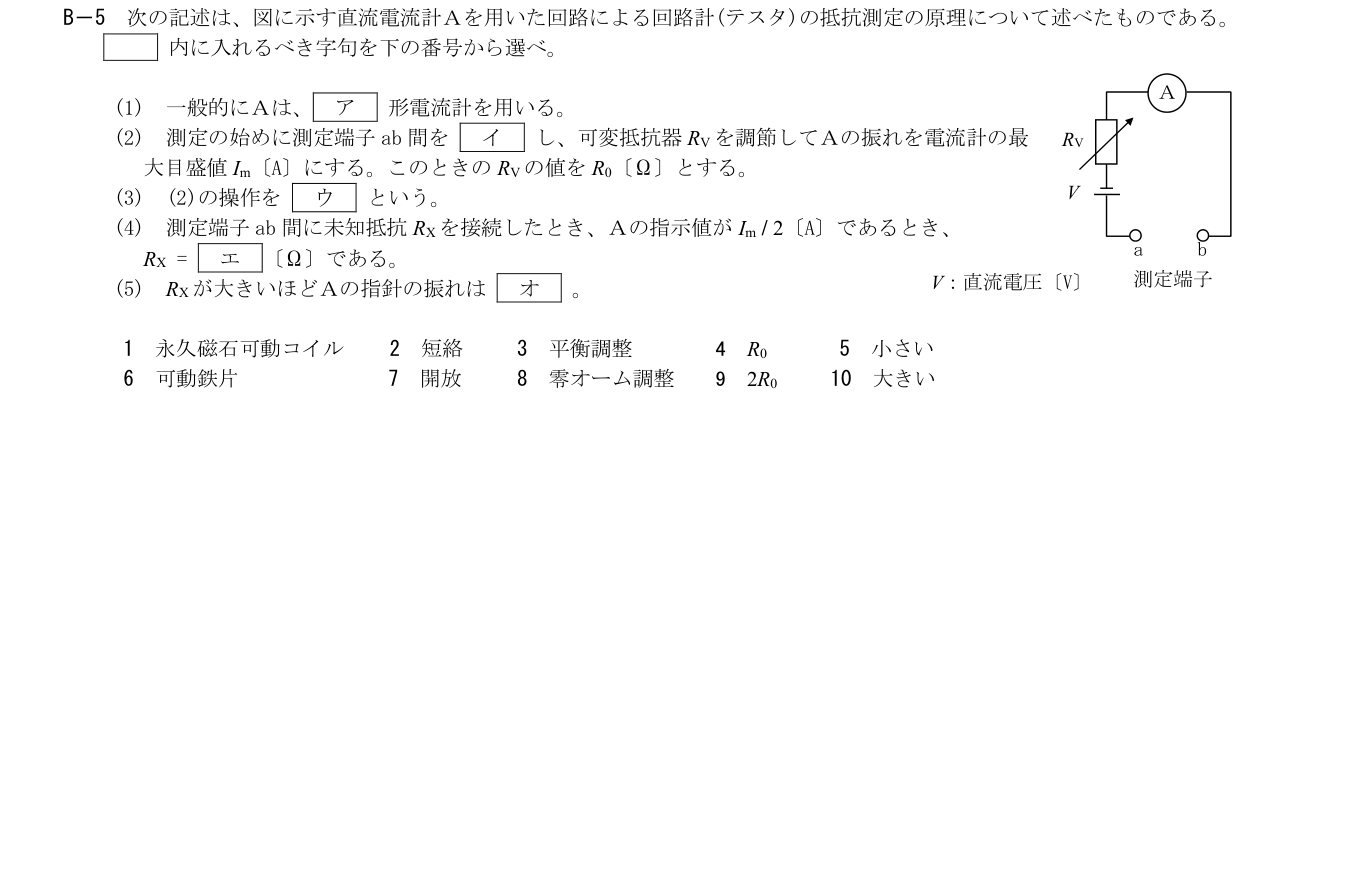

2026年3月試験 第二級海上無線通信士 無線工学の基礎 問B5
難度
標準
第二級海上無線通信士 無線工学の基礎 B5
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
Rx=0の状態を作るため測定端子abを短絡するので2。
補足Layer 3展開閉じる
短絡状態で最大振れを0 Ωへ合わせる操作は零オーム調整なので8。
Im=V/R0。I=Im/2=V/(R0+Rx)からRx=R0となり4。
Rxが大きいほどI=V/(R0+Rx)は小さくなり、振れが小さいので5。
測定端子短絡でRx=0としV/R0=Imへ零オーム調整する。その後の未知抵抗測定ではI=V/(R0+Rx)で、半分の振れはRx=R0に対応する。
Im=V/R0
I=V/(R0+Rx)
Rx=R0
Inverse current relation; not a linear resistance scale.
