第二級海上無線通信士2026年3月試験無線工学の基礎問 6(a)

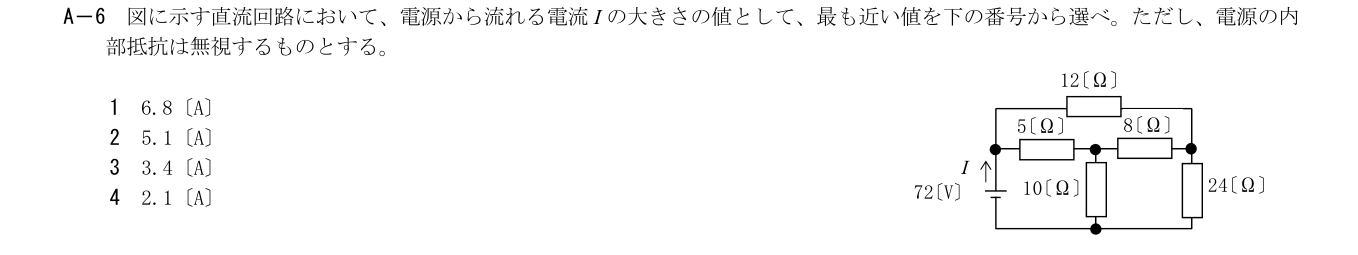

2026年3月試験 第二級海上無線通信士 無線工学の基礎 問6(a)

難度標準

第二級海上無線通信士 無線工学の基礎 A6

選択肢

解説

結論 → 詳細 → 補足 の 3 層構成

展開
結論Layer 1

5/10=12/24なのでブリッジが平衡し8 Ωに電流は流れない。72/15+72/36=6.8 Aになる。

詳細Layer 2
展開

5 Ωと10 Ω、12 Ωと24 Ωの分圧中点はともに48 Vで、両中点間8 Ωの電流は零。残る15 Ω枝と36 Ω枝の電流を足す。

補足Layer 3
展開

5/10=12/24

各選択肢の解説

1

6.8〔A〕

5/10=12/24なのでブリッジが平衡し8 Ωに電流は流れない。72/15+72/36=6.8 Aになる。

2

5.1〔A〕

平衡条件により電源からは15 Ω枝と36 Ω枝の並列が見える。合計電流は6.8 Aで5.1 Aではない。

3

3.4〔A〕

各枝の電流4.8 Aと2.0 Aは同じ向きに電源から供給され、合計6.8 Aであり3.4 Aではない。

4

2.1〔A〕

36 Ω枝だけでも2.0 A流れ、15 Ω枝にさらに4.8 A流れるので2.1 Aでは不足する。

この解説は?
解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新:

出典:公益財団法人日本無線協会 第二級海上無線通信士 2026-03 無線工学の基礎 A6(問題・正答)。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
