第二級海上無線通信士2026年3月試験無線工学A問 15(a)

2026年3月試験第二級海上無線通信士無線工学A 問15(a)

難度

標準

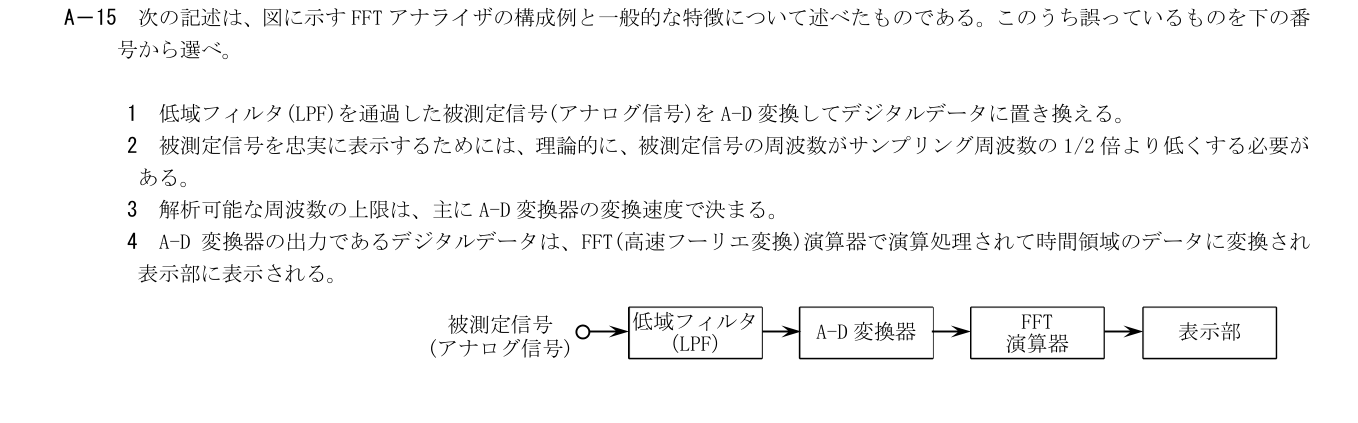

次の記述は、図に示すFFTアナライザの構成例と一般的な特徴について述べたものである。このうち誤っているものを下の番号から選べ。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

FFTの出力は周波数成分のデータであり、時間領域のデータへ変換するという向きが誤り。

詳細Layer 2

展開

図のLPFは折返しを抑え、ADCが時間標本を作る。FFTはその時間系列を周波数領域へ変換するので、時間領域に変換すると述べる肢4が逆。

1: 低域フィルタ(LPF)を通過した被測定信号(アナログ信号)をA-D変換してデジタルデータに置き換える。
LPF後でアナログ電圧を標本化・量子化する図の信号順序に一致する。
2: 被測定信号を忠実に表示するためには、理論的に、被測定信号の周波数がサンプリング周波数の1/2倍より低くする必要がある。
通常の基底帯域標本化ではナイキスト条件fmax<fs/2が必要であり正しい。
3: 解析可能な周波数の上限は、主にA-D変換器の変換速度で決まる。
ADCの標本化速度が扱える入力帯域の上限を制約するので、一般的説明として正しい。
4: A-D変換器の出力であるデジタルデータは、FFT(高速フーリエ変換)演算器で演算処理されて時間領域のデータに変換され表示部に表示される。
FFTの出力は周波数成分のデータであり、時間領域のデータへ変換するという向きが誤り。
