2026年3月試験 第二級海上無線通信士 無線工学A 問19(a)
難度
標準

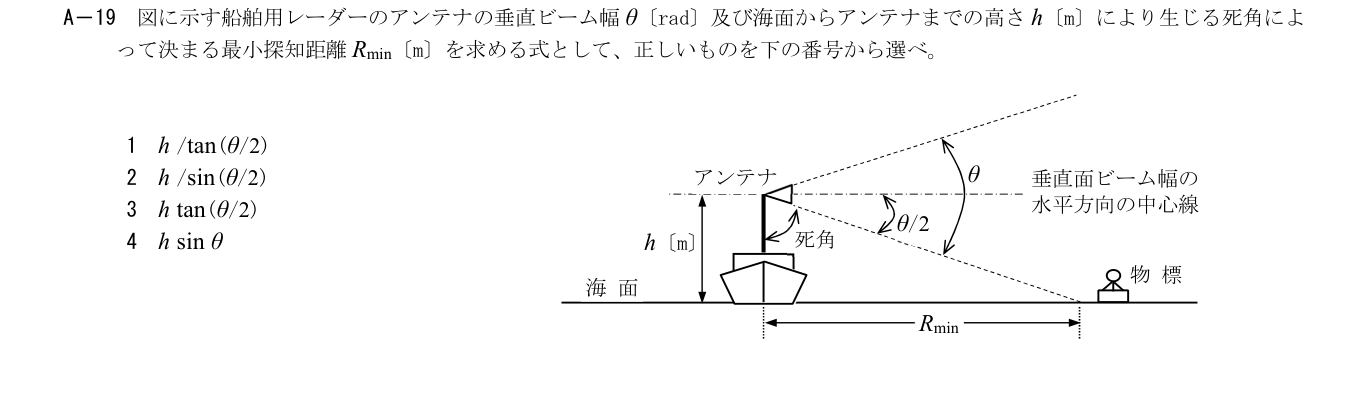

図に示す船舶用レーダーのアンテナの垂直ビーム幅θ〔rad〕及び海面からアンテナまでの高さh〔m〕により生じる死角によって決まる最小探知距離Rmin〔m〕を求める式として、正しいものを下の番号から選べ。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
下側ビーム端が水平中心線からθ/2下を向く。図の海面上の水平距離Rminを底辺とする直角三角形でtan(θ/2)=h/Rmin、従ってRmin=h/tan(θ/2)。
各選択肢の解説
- 1
h/tan(θ/2)
図の水平距離を底辺、高さhを対辺とした正接関係に一致する。
- 2
h/sin(θ/2)
h/sin(θ/2)はアンテナから海面の交点への斜距離で、図の水平距離Rminではない。
- 3
h tan(θ/2)
対辺と隣辺を取り違えた式。ビームが狭いθ→0で死角距離は長くなるべきだが、この式は0へ向かう。
- 4
h sinθ
全ビーム幅θで正弦を使っており、下側端の角度θ/2と水平距離の三角形を表していない。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級海上無線通信士 2026-03 無線工学A A19（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
