第二級海上無線通信士2026年3月試験無線工学A問 18(a)

2026年3月試験第二級海上無線通信士無線工学A 問18(a)

無線工学A #無線工学A #2026-03 #A18

難度

標準

単一正弦波を信号波として振幅変調(A3E)した振幅変調波eをスペクトルアナライザで観測したとき図に示す結果が得られた。この振幅変調波の変調度の値として最も近いものを下の番号から選べ。ただし図は、スペクトルアナライザのデシベル表示された値を電圧(振幅)の大きさ〔V〕に換算したものである。また、e=V(1+m cos2πfp t)cos2πfc t〔V〕、変調度=m×100〔%〕とする。Vは搬送波振幅、fcは搬送周波数、fpは信号周波数、tは時間。図の搬送波振幅は3.2〔V〕、各側波帯振幅は0.8〔V〕である。

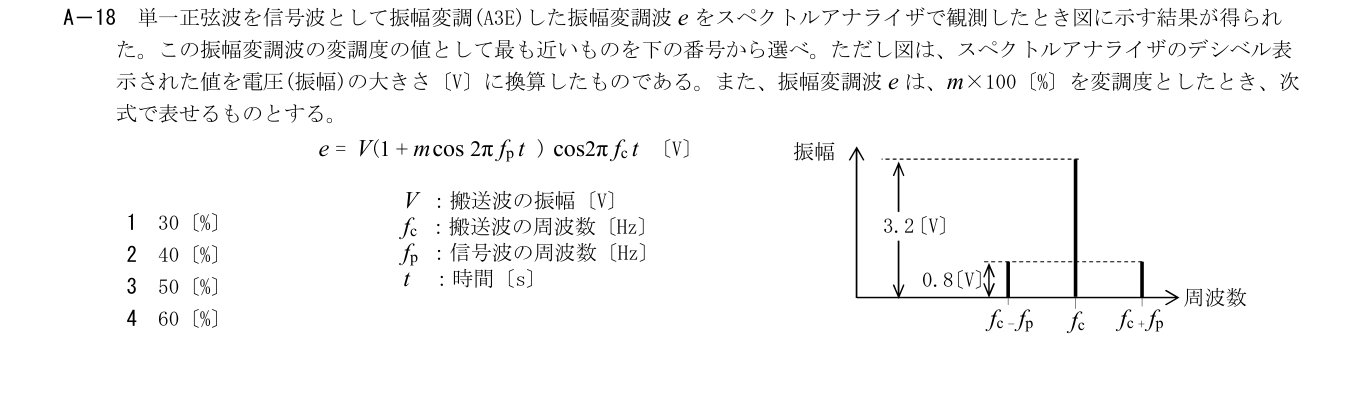

2026年3月第二級海上無線通信士無線工学A A18 原問題・原図・数式・選択肢 — 図表を拡大して表示

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

mV/2=0.8 Vを満たすm=0.5、すなわち50%。

詳細Layer 2

展開

積和公式で各側波帯の振幅はmV/2。m=2×0.8/3.2=0.5、変調度50%。図の値は既に電圧へ換算されているので、改めてdBや電力比へ変換しない。

各選択肢の解説

1: 30〔%〕
30%なら各側波帯は0.3×3.2/2=0.48 Vで図の0.8 Vと異なる。
2: 40〔%〕
40%なら各側波帯は0.64 Vとなり、図より小さい。
3: 50〔%〕
mV/2=0.8 Vを満たすm=0.5、すなわち50%。
4: 60〔%〕
60%なら各側波帯は0.96 Vとなり、図より大きい。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年5月5日

公式問題PDF（問題PDF）公式正答PDF（公式解答PDF）

出典：公益財団法人日本無線協会第二級海上無線通信士 2026-03 無線工学A A18（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。

制作・確認範囲・誤り報告の手順は静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
