エミッタ矢印がベース側へ入るPNPなので構造イ。通常はCをEより負にするため両欄が合う。

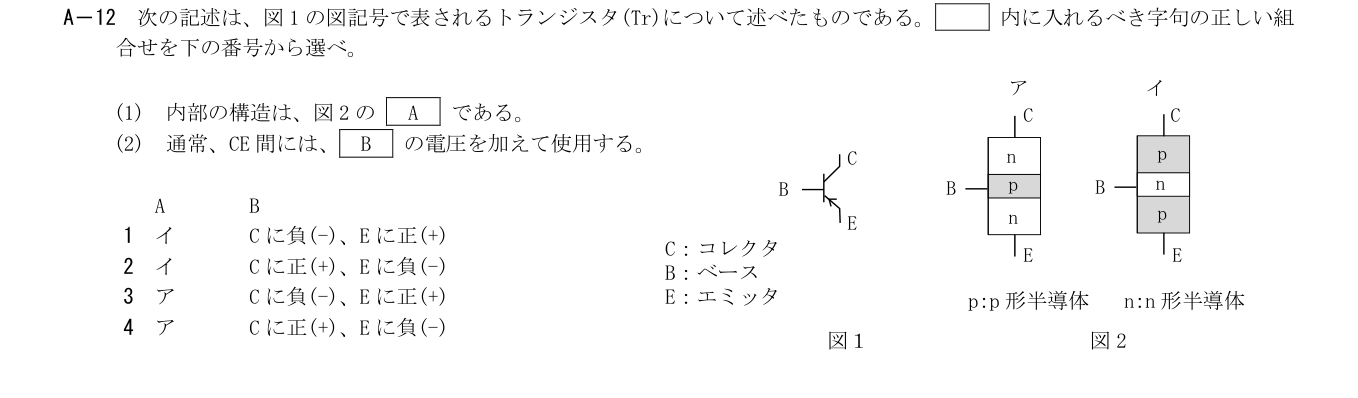

2026年9月試験 第二級海上無線通信士 無線工学の基礎 問12(a)
難度
標準
第二級海上無線通信士 無線工学の基礎 A12
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
原図を拡大してエミッタ矢印がベース側へ向くことを確認し、PNPと判別する。p-n-pの構造イに対応し、通常の能動動作ではコレクタをエミッタより低電位とする。
補足Layer 3展開閉じる
PNP, emitter arrow points inward
イ: p-n-p
negative
各選択肢の解説
- 1
イ／Cに負(−)、Eに正(＋)
エミッタ矢印がベース側へ入るPNPなので構造イ。通常はCをEより負にするため両欄が合う。
- 2
イ／Cに正(＋)、Eに負(−)
構造イ=PNPは合うが、通常のPNP増幅動作ではCをEより負にするのでC/E電圧極性が逆である。
- 3
ア／Cに負(−)、Eに正(＋)
C/Eの電圧極性は合うが、構造アはNPNであり、ベース側へ入る原図のエミッタ矢印と合わない。
- 4
ア／Cに正(＋)、Eに負(−)
構造ア=NPNもC正/E負の極性も、原図のPNP素子とは異なる。
