第二級海上無線通信士2026年9月試験無線工学の基礎問 16(a)

2026年9月試験第二級海上無線通信士無線工学の基礎問16(a)

難度

標準

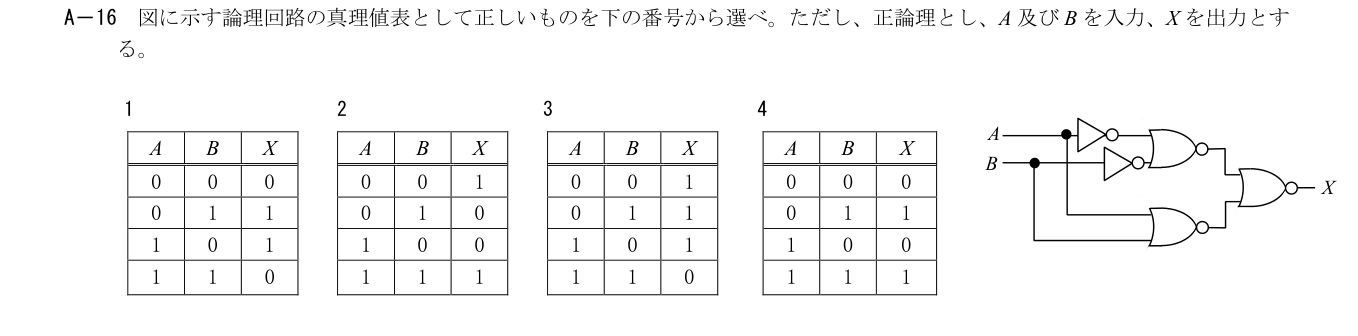

第二級海上無線通信士無線工学の基礎 A16

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

上段がAB、下段が¬(A∨B)、最終段がそのNORなので排他的論理和となり、入力が異なる二行だけ1で合う。

詳細Layer 2

展開

上段はNOT AとNOT BのNORなのでAB。下段は¬(A∨B)。最終NORでX=¬[AB∨¬(A∨B)]=A⊕B。四入力を代入して0,1,1,0となる。

補足Layer 3

展開

A AND B

NOT(A OR B)

NOT(upper OR lower)=A XOR B

1: 00→0、01→1、10→1、11→0
上段がAB、下段が¬(A∨B)、最終段がそのNORなので排他的論理和となり、入力が異なる二行だけ1で合う。
2: 00→1、01→0、10→0、11→1
これは排他的NORの表であり、最終段の出力否定を含めた本回路のXORと逆になる。
3: 00→1、01→1、10→1、11→0
この表はNANDだが、本回路では入力00のとき下段NORが1となり最終出力は0である。
4: 00→0、01→1、10→0、11→1
この表はBをそのまま出す表であり、入力10で本回路が1になる点と合わない。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年5月5日

出典：公益財団法人日本無線協会第二級海上無線通信士 2026-09 無線工学の基礎 A16（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。

制作・確認範囲・誤り報告の手順は静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
