内部抵抗が等しいため等分流し、小さい最大目盛10 mAのA2が先に達する。同時にA1=10 mA、総計20 mAで全欄が合う。

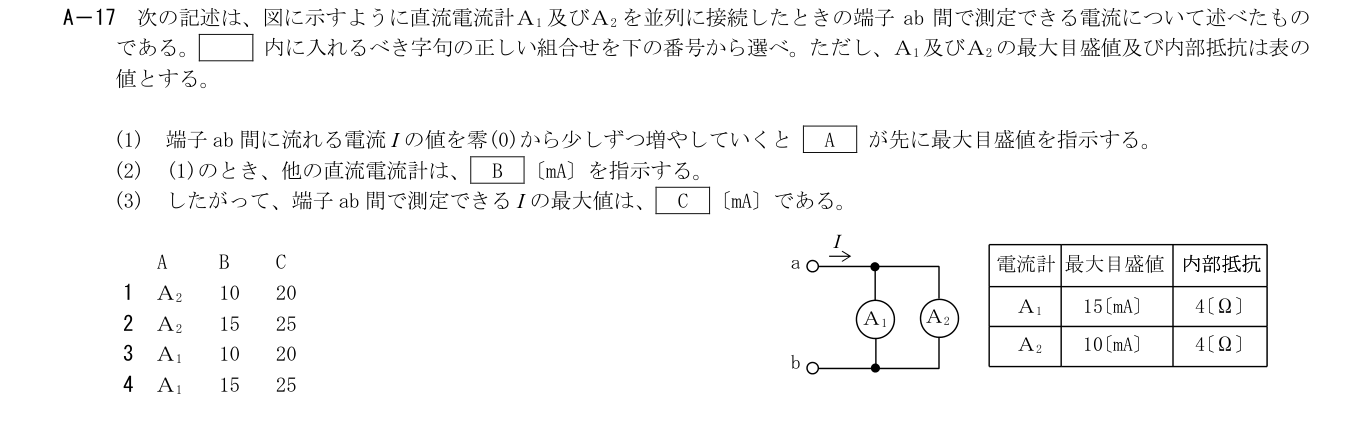

2026年9月試験 第二級海上無線通信士 無線工学の基礎 問17(a)
難度
標準
第二級海上無線通信士 無線工学の基礎 A17
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
A1/A2とも内部抵抗4 Ωなので並列で同電流。総電流を増やすとA2が10 mAで先に最大目盛へ達し、そのときA1も10 mA。両指示計を範囲内に保つ測定上限は20 mA。
補足Layer 3展開閉じる
A2
各選択肢の解説
- 1
A2／10／20
内部抵抗が等しいため等分流し、小さい最大目盛10 mAのA2が先に達する。同時にA1=10 mA、総計20 mAで全欄が合う。
- 2
A2／15／25
A2が先に達する点は合うが、この時点ではA1も10 mAであり15 mAではない。総計は20 mA。
- 3
A1／10／20
両枝が等電流なら10 mAで最大になるA2が先であり、A1とはしない。
- 4
A1／15／25
15 mAまで各枝へ流すとA2の10 mA定格を超える。許容総電流は20 mAである。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級海上無線通信士 2026-09 無線工学の基礎 A17（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
