磁気回路が同一で飽和なしならL∝N²。NB=2NAよりLB=4Lなので6。

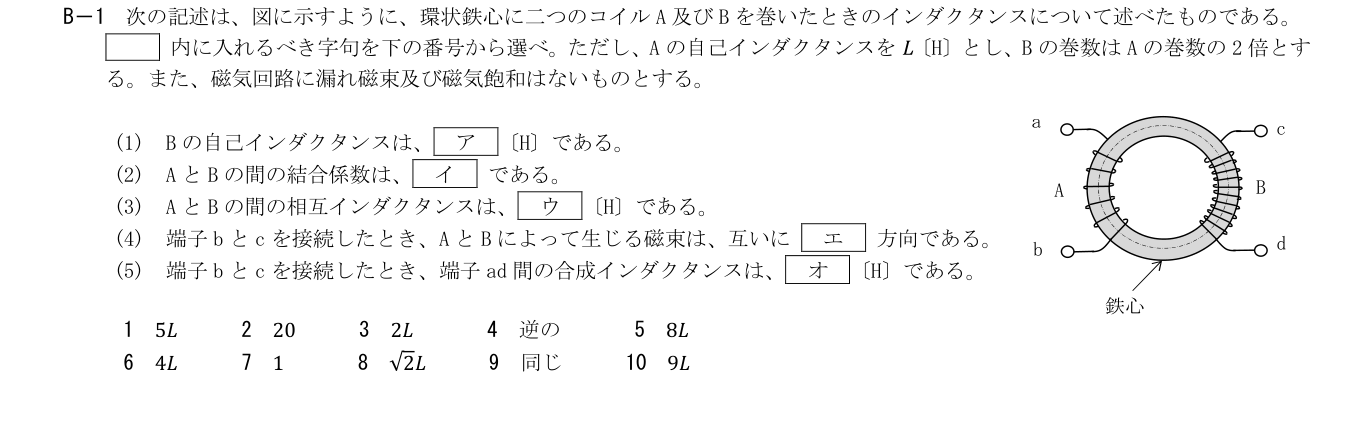

2026年9月試験 第二級海上無線通信士 無線工学の基礎 問B1
難度
標準
第二級海上無線通信士 無線工学の基礎 B1
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
漏れ磁束なしという条件は両巻線が全磁束を共有するk=1なので7。
補足Layer 3展開閉じる
M=k√(LA LB)=√(L×4L)=2Lなので3。
原図の巻線向きとb-cの接続をたどると両巻線の起磁力・磁束は同じ方向なので9。
直列加極性だからLad=LA+LB+2M=L+4L+4L=9Lなので10。
同じ鉄心・漏れと飽和なしという条件を使い、自己Lは巻数二乗、相互Mは巻数積として求める。原図の接続では加極性なので和に2Mを加える。
N
2N
L
4L
2L
b-c, aiding original winding
9L
