無限長直線電流の磁界H=I/(2πr)。PではXとYによる磁界が紙面に垂直な逆向きで等大となり打ち消す。
2026年9月試験 第二級海上無線通信士 無線工学の基礎 問2(a)
難度
標準
第二級海上無線通信士 無線工学の基礎 A2
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
アンペールの法則H·2πr=Iから単独H=I/(2πr)。右ねじの法則で、Xの右向き電流は上側Pに紙面手前向き、Yの上向き電流は右側Pに紙面奥向きの磁界を作る。距離と電流が等しいので合計零。
補足Layer 3展開閉じる
H=I/(2πr)
out of page at P
into page at P
各選択肢の解説
- 1
I/(2πr)／0(零)
無限長直線電流の磁界H=I/(2πr)。PではXとYによる磁界が紙面に垂直な逆向きで等大となり打ち消す。
- 2
I/(2πr)／I²/(πr)
X単独の値は合うが、二本の磁界はPで逆向きに等大なので合成は零。I²/(πr)ではない。
- 3
I/(4πr)／0(零)
合成零は合うが、無限長直線電流の磁界はI/(2πr)であり単独値を半分にしてはいけない。
- 4
I/(4πr)／I²/(πr)
単独値の係数と合成値の双方が異なる。二本はPで互いに打ち消し合う。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:

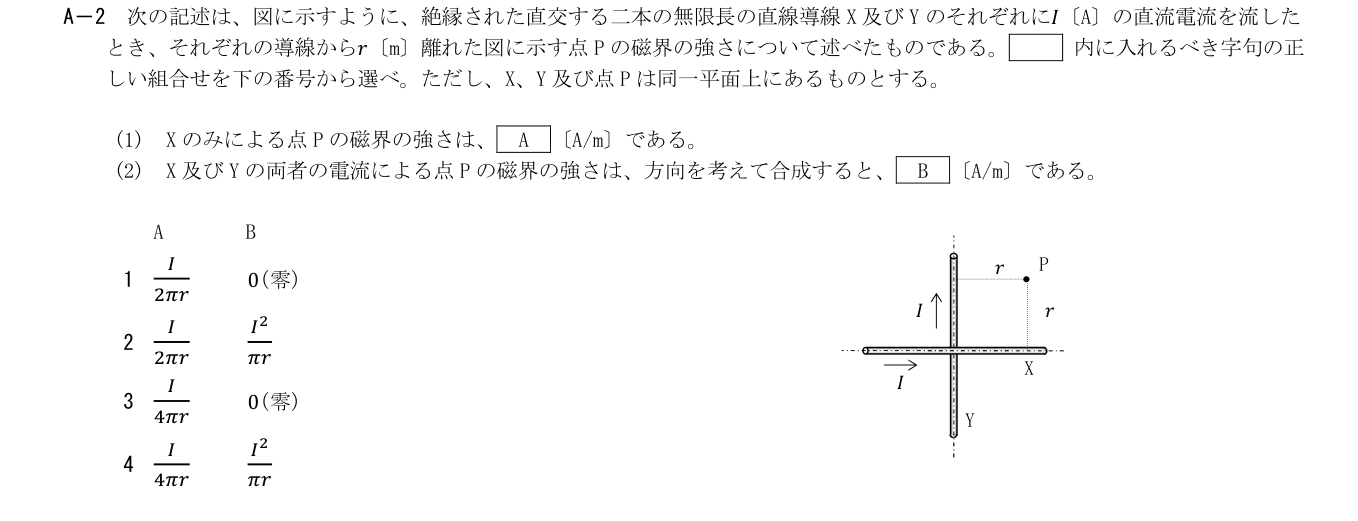

出典：公益財団法人日本無線協会 第二級海上無線通信士 2026-09 無線工学の基礎 A2（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
