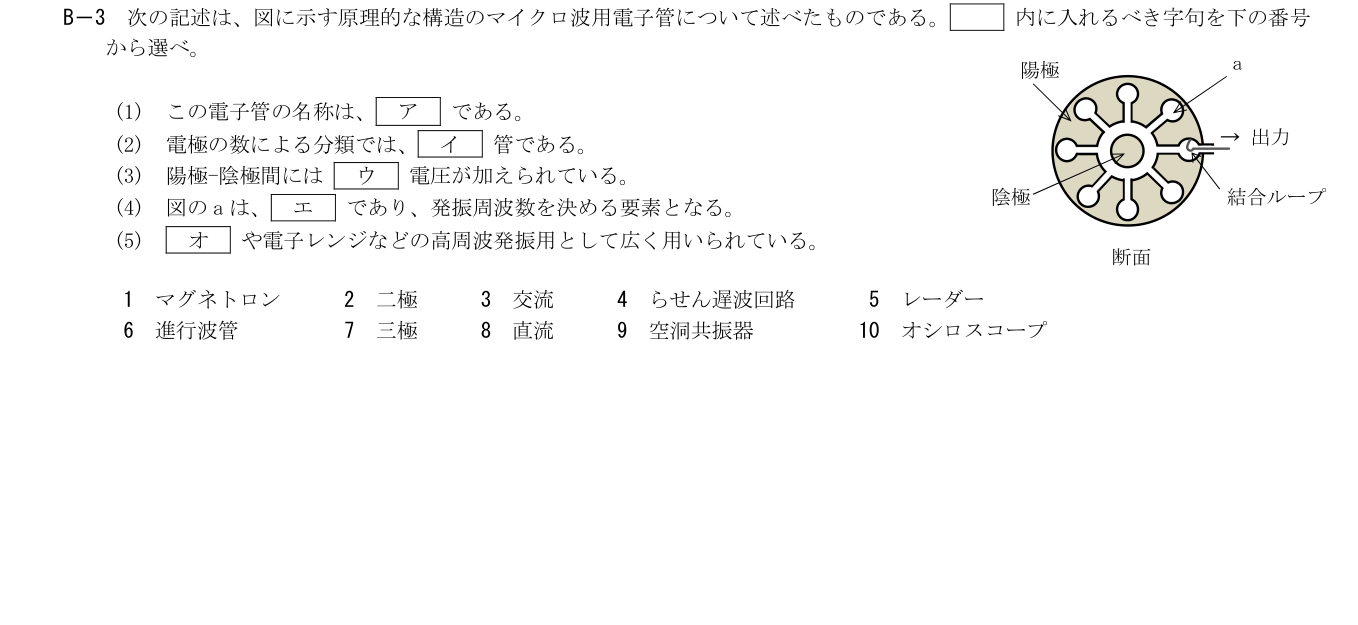

中央陰極、多空洞の陽極及び出力結合ループという原図の構造はマグネトロンなので1。
2026年9月試験 第二級海上無線通信士 無線工学の基礎 問B3
難度
標準
第二級海上無線通信士 無線工学の基礎 B3
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
電子を出す陰極と集める陽極を持つ二極管なので2。
補足Layer 3展開閉じる
陽極-陰極間の動作用電圧は直流なので8。発生するマイクロ波出力の交流とは別である。
aは陽極に形成された空洞共振器で、周波数を定める要素なので9。
電子レンジとともにマイクロ波発振源を必要とするレーダー用途なので5。
原図は空洞付き陽極と中央陰極から成るマグネトロン。二電極間の直流電圧による電子流と空洞共振系を用いてマイクロ波を発生させる。原紙にない電圧・周波数・メーカー仕様は付加しない。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級海上無線通信士 2026-09 無線工学の基礎 B3（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
