半分の厚さの空気層は2C、比誘電率4の層は8C。この直列合成は(2C×8C)/(2C+8C)=8C/5となる。

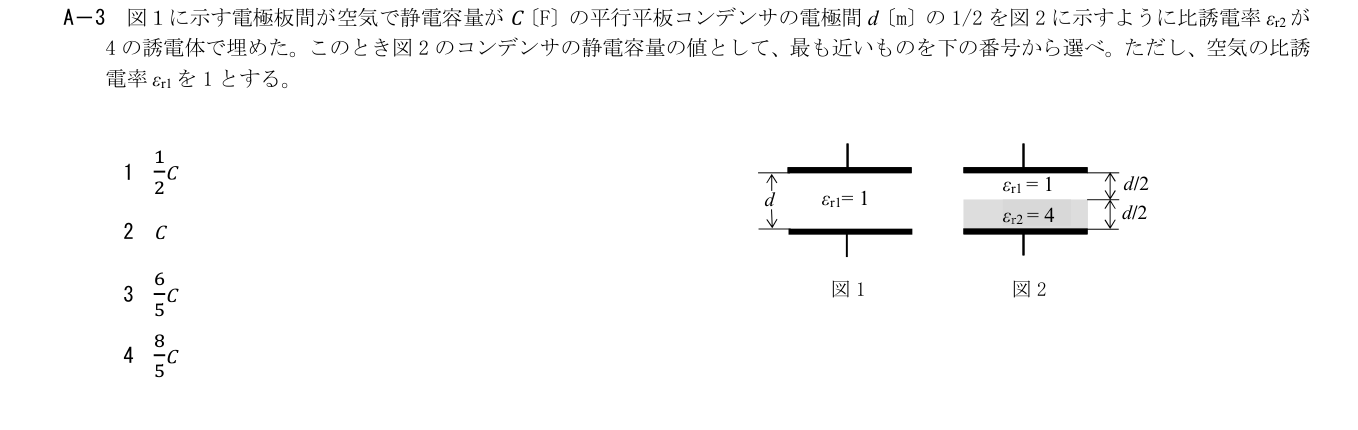

2026年9月試験 第二級海上無線通信士 無線工学の基礎 問3(a)
難度
標準
第二級海上無線通信士 無線工学の基礎 A3
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
電界方向に空気と誘電体が層をなすため直列容量として扱う。Cair=ε0S/(d/2)=2C、Cdiel=4ε0S/(d/2)=8C、Cnew=8C/5。
補足Layer 3展開閉じる
2C
8C
Dielectric fills half the plate separation, not half the plate area.
各選択肢の解説
- 1
C/2
同じ形状で比誘電率4の部分を入れると容量は元のCより増えるためC/2ではない。
- 2
C
空気だけの場合のCから増加するので、そのままCとはならない。
- 3
6C/5
各層の逆容量を足すと全体は8C/5。6C/5ではない。
- 4
8C/5
半分の厚さの空気層は2C、比誘電率4の層は8C。この直列合成は(2C×8C)/(2C+8C)=8C/5となる。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級海上無線通信士 2026-09 無線工学の基礎 A3（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
