V̇1=8+j0、V̇2=6+j6から差は2−j6 V。長さ√(2²+6²)=2√10 Vとなる。
2026年9月試験 第二級海上無線通信士 無線工学の基礎 問6(a)
難度
標準
第二級海上無線通信士 無線工学の基礎 A6
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる

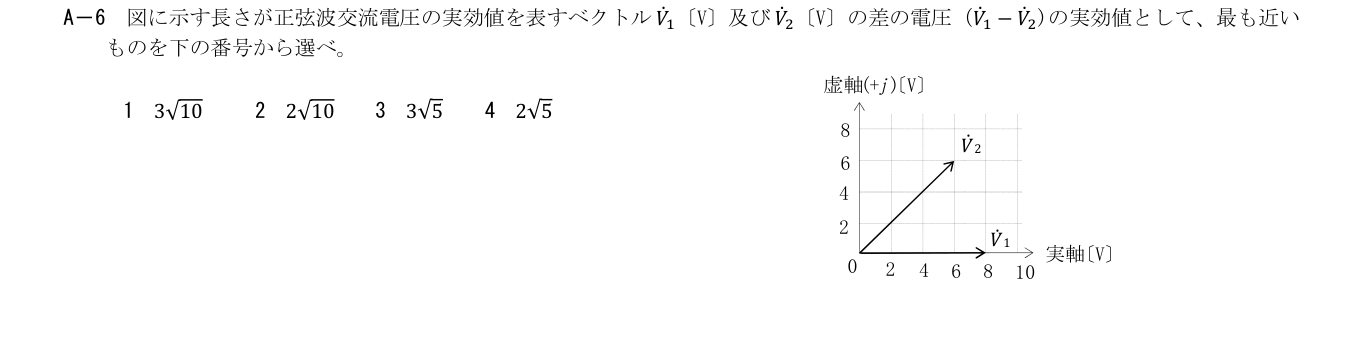

原図の各成分を読むとV̇1=(8,0)、V̇2=(6,6)。実効値ベクトルの差は(2,−6)で、その長さ√40=2√10 Vが差電圧の実効値。
補足Layer 3展開閉じる
√40=2√10
各選択肢の解説
- 1
3√10
実数部の差は2 V、虚数部の差は−6 Vで、長さは√40=2√10 V。3√10ではない。
- 2
2√10
V̇1=8+j0、V̇2=6+j6から差は2−j6 V。長さ√(2²+6²)=2√10 Vとなる。
- 3
3√5
ベクトルの差を直交成分ごとに取ると2−j6 Vであり、長さ3√5ではない。
- 4
2√5
差の虚数成分は−6 Vあるので、絶対値は6 Vを超え、2√5 Vでは小さすぎる。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第二級海上無線通信士 2026-09 無線工学の基礎 A6（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
