S=200×3=600 VA、P=3²×40=360 W、力率P/S=60%で全欄が合う。

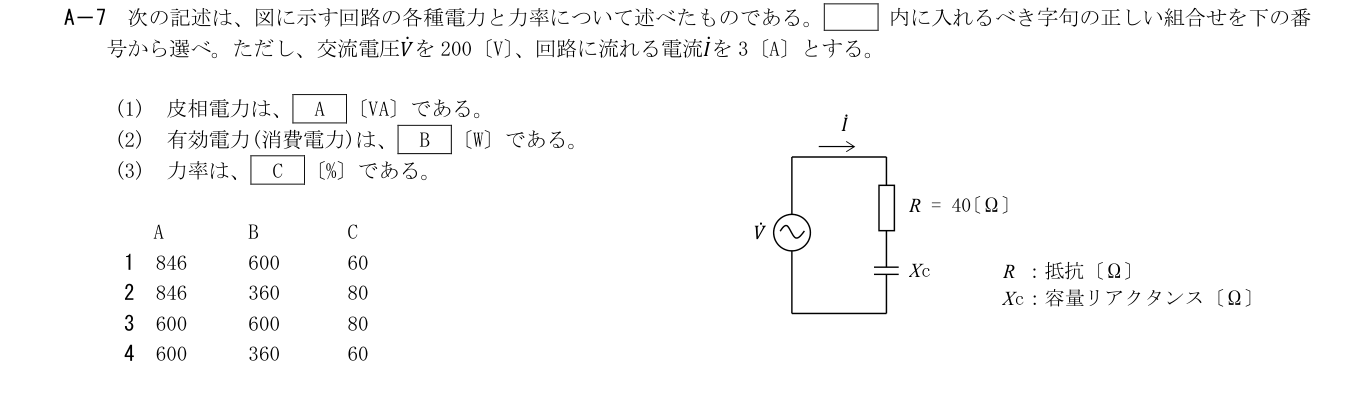

2026年9月試験 第二級海上無線通信士 無線工学の基礎 問7(a)
難度
標準
第二級海上無線通信士 無線工学の基礎 A7
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
コンデンサの平均有効電力を零とする本問の回路では、抵抗Rのみが有効電力を消費する。S=VI、P=I²R、cosφ=P/Sで求める。
各選択肢の解説
- 1
846／600／60
皮相電力はVI=600 VAであり846 VAではない。有効電力もI²R=360 Wである。
- 2
846／360／80
有効電力360 Wは合うが、皮相600 VA、力率60%なのでA/Cが違う。
- 3
600／600／80
皮相600 VAは合うが、抵抗の消費電力は360 Wで力率は60%となる。
- 4
600／360／60
S=200×3=600 VA、P=3²×40=360 W、力率P/S=60%で全欄が合う。
