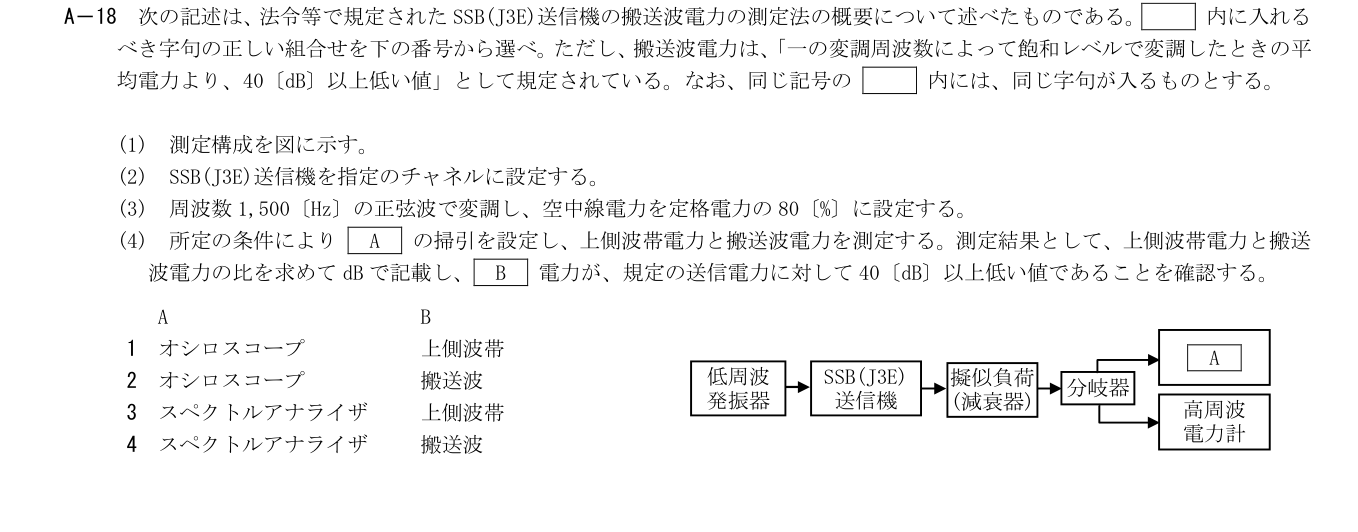

2026年9月試験 第二級海上無線通信士 無線工学A 問18(a)

次の記述は、法令等で規定されたSSB(J3E)送信機の搬送波電力の測定法の概要について述べたものである。空欄に入れるべき字句の正しい組合せを下の番号から選べ。ただし、搬送波電力は、「一の変調周波数によって飽和レベルで変調したときの平均電力より、40〔dB〕以上低い値」として規定されている。なお、同じ記号の空欄には、同じ字句が入るものとする。

(1) 測定構成を図に示す。

(2) SSB(J3E)送信機を指定のチャネルに設定する。

(3) 周波数1,500〔Hz〕の正弦波で変調し、空中線電力を定格電力の80〔%〕に設定する。

(4) 所定の条件によりAの掃引を設定し、上側波帯電力と搬送波電力を測定する。測定結果として、上側波帯電力と搬送波電力の比を求めてdBで記載し、B電力が、規定の送信電力に対して40〔dB〕以上低い値であることを確認する。
