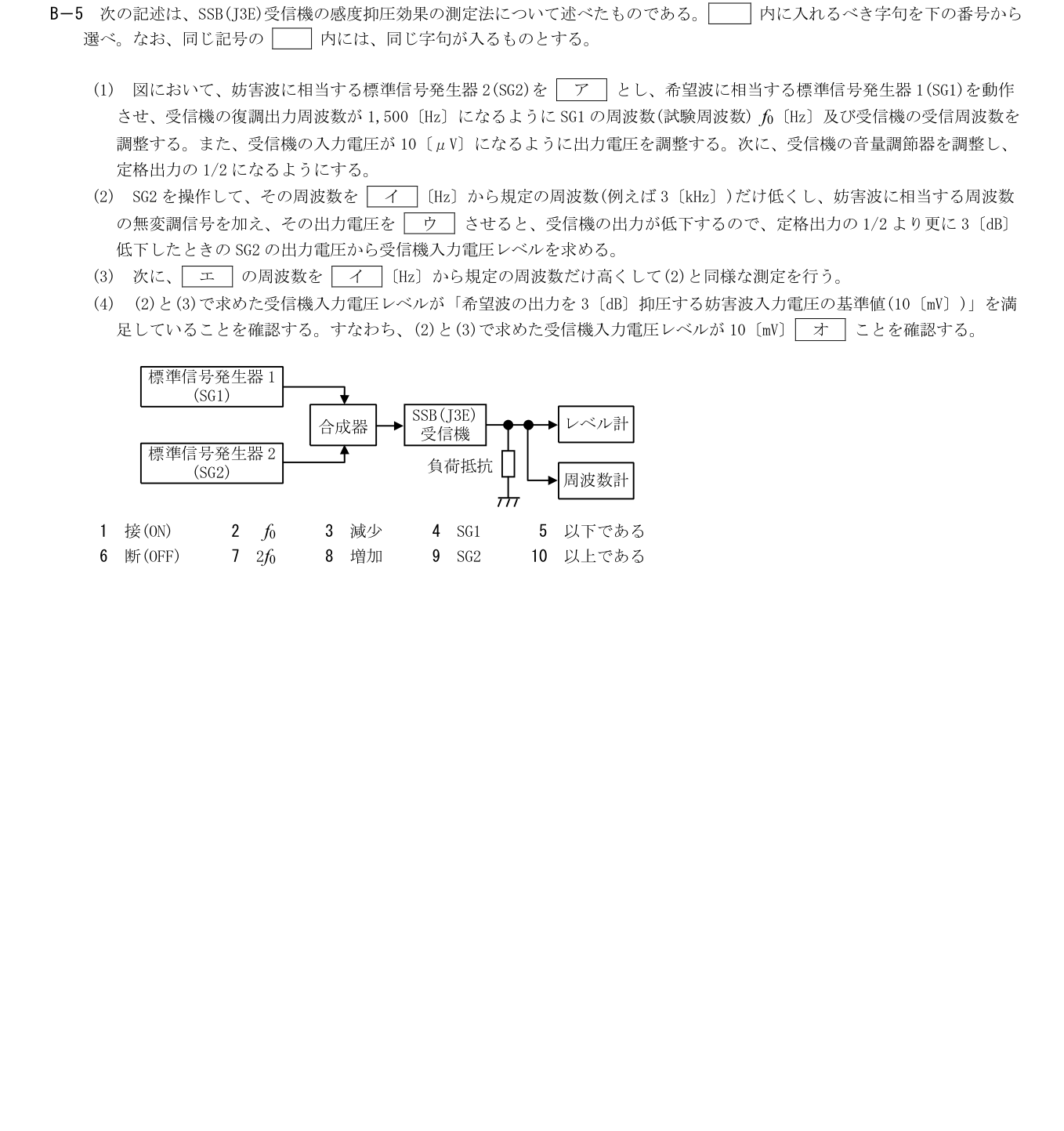

2026年9月試験 第二級海上無線通信士 無線工学A 問B5

次の記述は、SSB(J3E)受信機の感度抑圧効果の測定法について述べたものである。空欄に入れるべき字句を下の番号から選べ。なお、同じ記号の空欄には、同じ字句が入るものとする。

(1) 図において、妨害波に相当するSG2を ア とし、希望波に相当するSG1を動作させ、受信機の復調出力周波数が1,500〔Hz〕になるようにSG1の周波数(試験周波数)f0〔Hz〕及び受信周波数を調整する。入力電圧を10〔μV〕にし、音量調節器で定格出力の1/2になるようにする。

(2) SG2の周波数を イ〔Hz〕から規定の周波数(例えば3〔kHz〕)だけ低くし、無変調信号を加え、その出力電圧を ウ させる。受信機出力が定格出力の1/2より更に3〔dB〕低下したときのSG2の出力電圧から受信機入力電圧レベルを求める。

(3) 次に、エ の周波数を イ〔Hz〕から規定の周波数だけ高くして同様に測定する。

(4) 両側で求めた入力電圧レベルが、希望波の出力を3〔dB〕抑圧する妨害波入力電圧の基準値(10〔mV〕)を満足、すなわち10〔mV〕オことを確認する。
