二相反転0/πと四状態に対応する2ビットの組合せ。
2026年9月試験 第二級海上無線通信士 無線工学A 問6(a)
難度
標準

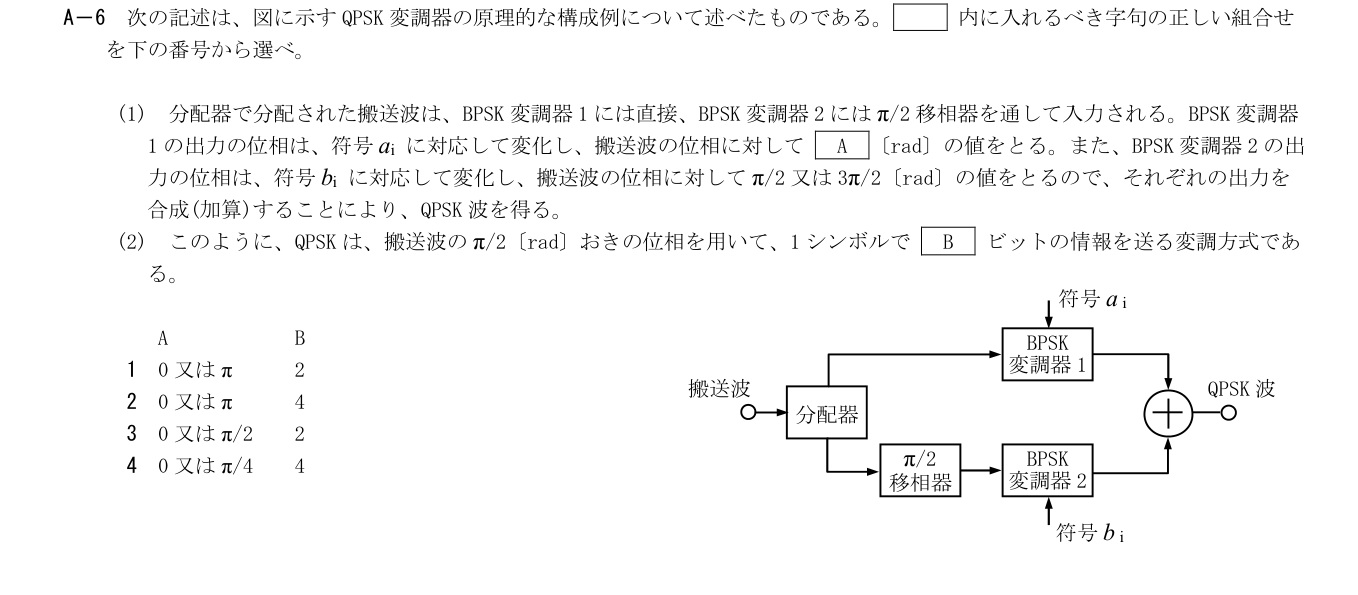

次の記述は、図に示すQPSK変調器の原理的な構成例について述べたものである。空欄に入れるべき字句の正しい組合せを下の番号から選べ。
(1) 分配器で分配された搬送波は、BPSK変調器1には直接、BPSK変調器2にはπ/2移相器を通して入力される。BPSK変調器1の出力の位相は、符号aiに対応して変化し、搬送波の位相に対してA〔rad〕の値をとる。また、BPSK変調器2の出力の位相は、符号biに対応して変化し、搬送波の位相に対してπ/2又は3π/2〔rad〕の値をとるので、それぞれの出力を合成(加算)することによりQPSK波を得る。
(2) このように、QPSKは、搬送波のπ/2〔rad〕おきの位相を用いて、1シンボルでBビットの情報を送る変調方式である。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
BPSKは符号で搬送波の符号を反転させるため、直接経路の位相は0又はπ。直交する二つのBPSKの±符号を組み合わせると4状態になりlog2 4=2 bit/symbol。
各選択肢の解説
- 1
A=0又はπ、B=2
二相反転0/πと四状態に対応する2ビットの組合せ。
- 2
A=0又はπ、B=4
位相は合うが4ビットなら16状態必要。QPSKの4状態では2ビット。
- 3
A=0又はπ/2、B=2
BPSKの二値位相差はπであり、0とπ/2を直接BPSKの二状態にはしない。
- 4
A=0又はπ/4、B=4
BPSKの反転角とQPSKの情報量の両方が誤り。
