合計140 dBを電圧比なので20で割った10⁷が一致する。
2026年9月試験 第二級海上無線通信士 無線工学A 問7(a)
難度
標準

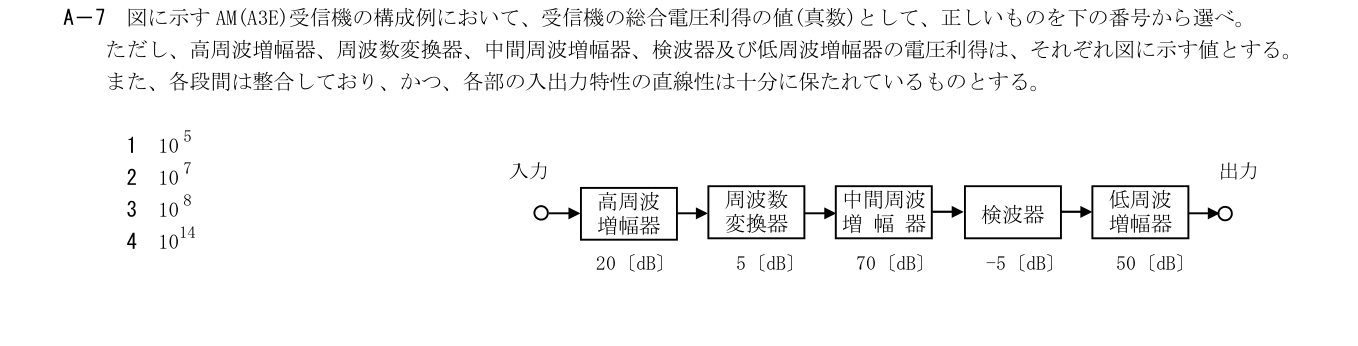

図に示すAM(A3E)受信機の構成例において、受信機の総合電圧利得の値(真数)として、正しいものを下の番号から選べ。ただし、高周波増幅器、周波数変換器、中間周波増幅器、検波器及び低周波増幅器の電圧利得は、それぞれ図に示す値(20〔dB〕、5〔dB〕、70〔dB〕、−5〔dB〕、50〔dB〕)とする。また、各段間は整合しており、かつ、各部の入出力特性の直線性は十分に保たれているものとする。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
dBの電圧利得は加算できるのでG=20+5+70−5+50=140 dB。電圧比Av=10^(G/20)=10⁷。
各選択肢の解説
- 1
10⁵
10⁵なら100 dBであり、与えられた全段合計140 dBに足りない。
- 2
10⁷
合計140 dBを電圧比なので20で割った10⁷が一致する。
- 3
10⁸
10⁸は160 dBに相当し、合計より20 dB大きい。
- 4
10¹⁴
140/10=14としているが、10logを使うのは電力比。電圧比には20logを用いる。
