第一級陸上無線技術士2026年1月試験無線工学B問 15

2026年1月試験第一級陸上無線技術士無線工学B 問15

無線工学B #無線工学B

難度

標準

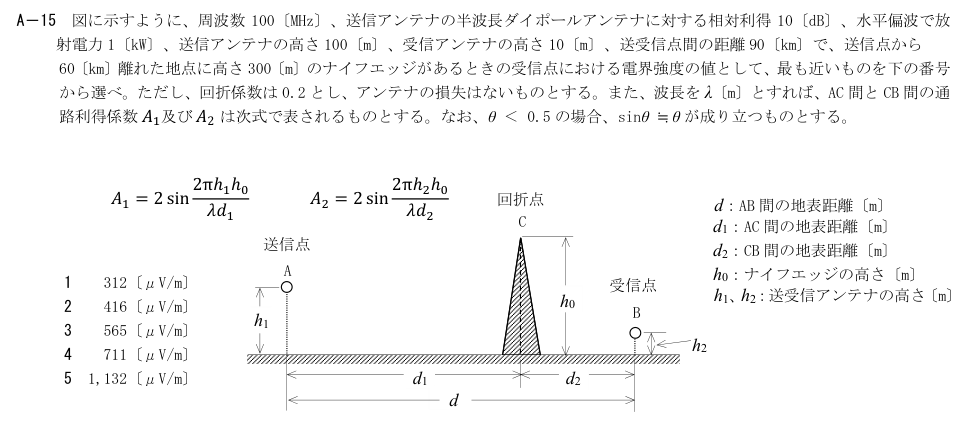

A－15 図に示すように、周波数100〔MHz〕、送信アンテナの半波長ダイポールアンテナに対する相対利得10〔dB〕、水平偏波で放

射電力1〔kW〕、送信アンテナの高さ100〔m〕、受信アンテナの高さ10〔m〕、送受信点間の距離90〔km〕で、送信点から

60〔km〕離れた地点に高さ300〔m〕のナイフエッジがあるときの受信点における電界強度の値として、最も近いものを下の番号

から選べ。ただし、回折係数は0.2 とし、アンテナの損失はないものとする。また、波長をλ〔m〕とすれば、AC 間とCB 間の通

路利得係数 𝐴1及び 𝐴2 は次式で表されるものとする。なお、θ ＜ 0.5 の場合、sinθ ≒ θ が成り立つものとする。

𝐴1 = 2 sin 2πℎ1ℎ0

𝜆𝑑1

𝐴2 = 2 sin 2πℎ2ℎ0

𝜆𝑑2

1 312〔μV/m〕

2 416〔μV/m〕

3 565〔μV/m〕

4 711〔μV/m〕

5 1,132〔μV/m〕

d：AB 間の地表距離〔m〕

h1、h2：送受信アンテナの高さ〔m〕

d1：AC 間の地表距離〔m〕

d2：CB 間の地表距離〔m〕

h0：ナイフエッジの高さ〔m〕

回折点

送信点

受信点

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

λ=3m、絶対利得≈1.64×10。自由空間界√(30PG)/d≈7.8mV/m。A₁=2sin(π/3)≈1.73、A₂=2sin(π/15)≈0.416、回折0.2を掛け約1.13mV/m。

各選択肢の解説

1: 312〔μV/m〕
誤り。距離90kmの自由空間界にA₁,A₂と回折係数0.2を掛けると約1.13mV/m。
2: 416〔μV/m〕
誤り。通路係数はA₁≈1.73、A₂≈0.416で、積を反映すると416μV/mでない。
3: 565〔μV/m〕
誤り。受信アンテナ側の通路係数と回折係数を両方用いると約1,132μV/m。
4: 711〔μV/m〕
誤り。約711μV/mは係数の一部を落とした値で、指定式のA₁A₂×0.2を用いる。
5: 1,132〔μV/m〕
正しい。λ=3m、絶対利得≈1.64×10。自由空間界√(30PG)/d≈7.8mV/m。A₁=2sin(π/3)≈1.73、A₂=2sin(π/15)≈0.416、回折0.2を掛け約1.13mV/m。
