第一級陸上無線技術士2026年1月試験無線工学B問 5

2026年1月試験第一級陸上無線技術士無線工学B 問5

難度

標準

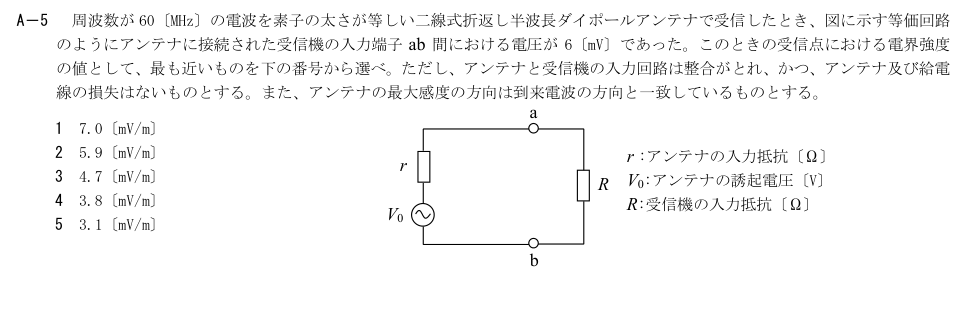

A－5 周波数が60〔MHz〕の電波を素子の太さが等しい二線式折返し半波長ダイポールアンテナで受信したとき、図に示す等価回路

のようにアンテナに接続された受信機の入力端子ab 間における電圧が6〔mV〕であった。このときの受信点における電界強度

の値として、最も近いものを下の番号から選べ。ただし、アンテナと受信機の入力回路は整合がとれ、かつ、アンテナ及び給電

線の損失はないものとする。また、アンテナの最大感度の方向は到来電波の方向と一致しているものとする。

1 7.0〔mV/m〕

2 5.9〔mV/m〕

3 4.7〔mV/m〕

4 3.8〔mV/m〕

5 3.1〔mV/m〕

r :アンテナの入力抵抗〔Ω〕

V0:アンテナの誘起電圧〔V〕

R:受信機の入力抵抗〔Ω〕

解説

解説本文

展開

解説Layer 1

正しい。E=(2×6 mV)/(2×5/π m)≈3.77 mV/m、最も近い3.8 mV/m。
