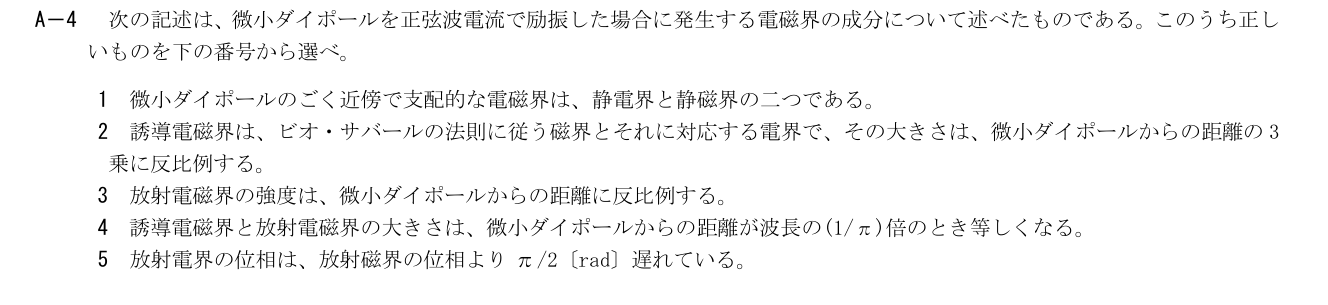

2026年1月試験 第二級陸上無線技術士 無線工学B 問4

各選択肢の解説

1

微小ダイポールのごく近傍で支配的な電磁界は、静電界と静磁界の二つである。

誤り。電気微小ダイポールの近傍は1/r³の準静電界が支配し、対応する磁界は1/r²の誘導磁界である。静磁界の対ではない。

2

誘導電磁界は、ビオ・サバールの法則に従う磁界とそれに対応する電界で、その大きさは、微小ダイポールからの距離の3乗に反比例する。

誤り。誘導項は1/r²で、1/r³は電気ダイポールの準静電界項。

3

放射電磁界の強度は、微小ダイポールからの距離に反比例する。

正しい。放射E,Hはいずれも1/r。球面で面積がr²になるので電力保存にも一致。

4

誘導電磁界と放射電磁界の大きさは、微小ダイポールからの距離が波長の(1/π)倍のとき等しくなる。

誤り。1/r²と1/rの係数比は1/(kr)。等しくなるkr=1、r=λ/(2π)。

5

放射電界の位相は、放射磁界の位相よりπ/2〔rad〕遅れている。

誤り。自由空間遠方の放射EとHはE=η0Hで同相。π/2の差ではない。
