第一級陸上無線技術士2026年1月試験無線工学B問 19

2026年1月試験第一級陸上無線技術士無線工学B 問19

無線工学B #無線工学B

難度

標準

(FB801-5)

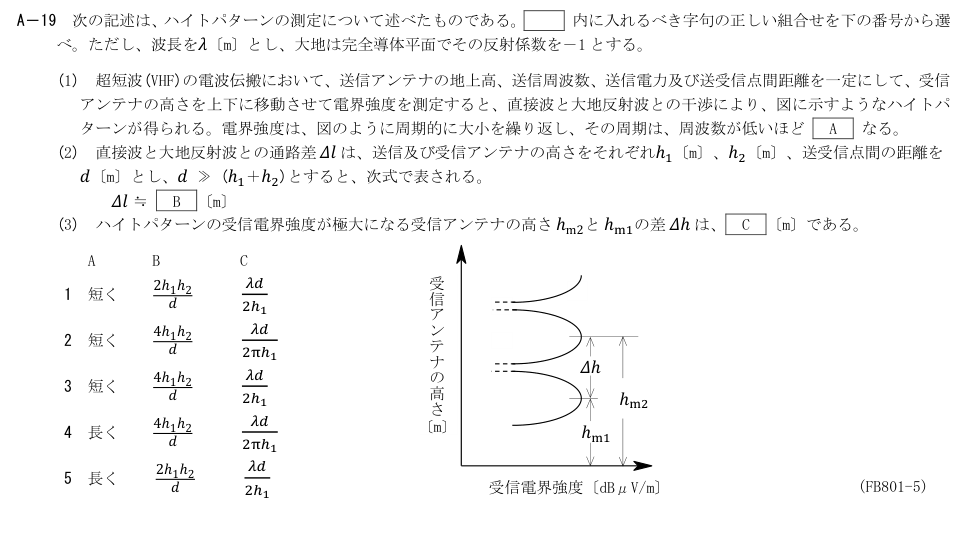

A－19 次の記述は、ハイトパターンの測定について述べたものである。内に入れるべき字句の正しい組合せを下の番号から選

べ。ただし、波長を𝜆〔m〕とし、大地は完全導体平面でその反射係数を－1 とする。

(1) 超短波(VHF)の電波伝搬において、送信アンテナの地上高、送信周波数、送信電力及び送受信点間距離を一定にして、受信

アンテナの高さを上下に移動させて電界強度を測定すると、直接波と大地反射波との干渉により、図に示すようなハイトパ

ターンが得られる。電界強度は、図のように周期的に大小を繰り返し、その周期は、周波数が低いほど A なる。

(2) 直接波と大地反射波との通路差 𝛥𝑙 は、送信及び受信アンテナの高さをそれぞれℎ1〔m〕、ℎ2〔m〕、送受信点間の距離を

𝑑〔m〕とし、𝑑 ≫ (ℎ1＋ℎ2)とすると、次式で表される。

𝛥𝑙 ≒ B 〔m〕

(3) ハイトパターンの受信電界強度が極大になる受信アンテナの高さ ℎm2と ℎm1の差 𝛥ℎ は、 C 〔m〕である。

A B

1 短く 2ℎ1ℎ2

𝑑

𝜆𝑑

2ℎ1

2 短く 4ℎ1ℎ2

𝑑

𝜆𝑑

2πℎ1

3 短く 4ℎ1ℎ2

𝑑

𝜆𝑑

2ℎ1

4 長く 4ℎ1ℎ2

𝑑

𝜆𝑑

2πℎ1

5 長く

2ℎ1ℎ2

𝑑

𝜆𝑑

2ℎ1

受

信

ア

ン

テ

ナ

の

高

さ

受信電界強度〔dBμV/m〕

𝛥ℎ

ℎm1

ℎm2

〔m〕

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

直接波と反射波の通路差≈2h₁h₂/d。隣接極大の通路差はλだけ増えるのでΔh=λd/(2h₁)。低周波ほどλが長く周期も長い。

各選択肢の解説

1: A=短く、B=2h₁h₂/d、C=λd/(2h₁)
誤り。通路差と高さ間隔は合うが、低周波でλが長いほどパターン周期は長くなる。
2: A=短く、B=4h₁h₂/d、C=λd/(2πh₁)
誤り。通路差は近似2h₁h₂/dで、4倍ではない。
3: A=短く、B=4h₁h₂/d、C=λd/(2h₁)
誤り。Aは長く、Bは2h₁h₂/d。
4: A=長く、B=4h₁h₂/d、C=λd/(2πh₁)
誤り。周期方向は合うが通路差の係数が2倍違い、Cにも余計なπがある。
5: A=長く、B=2h₁h₂/d、C=λd/(2h₁)
正しい。直接波と反射波の通路差≈2h₁h₂/d。隣接極大の通路差はλだけ増えるのでΔh=λd/(2h₁)。低周波ほどλが長く周期も長い。
