入力V_inは非反転端子(+)に接続され、負帰還によりa点もほぼV_inとなる。
2026年9月試験 1級電気通信工事施工管理技士 問題A 問17
難度
標準

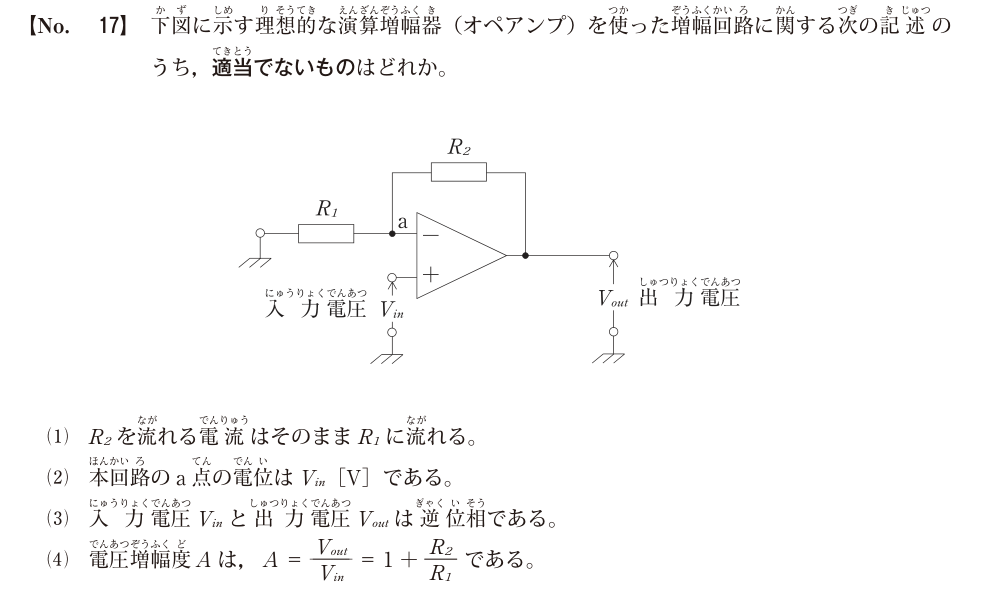

下図に示す理想的な演算増幅器（オペアンプ）を使った増幅回路に関する次の記述のうち，適当でないものはどれか。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
理想オペアンプの入力電流は0なのでR₁とR₂の電流は等しい。利得は1+R₂/R₁で出力は同位相。逆位相とする3が不適当。
各選択肢の解説
- ア
R₂を流れる電流はそのまま R₁に流れる。
a点へ流れ込む理想オペアンプ入力電流は0なので、R₂とR₁の電流の大きさは等しい。
- イ
本回路の a 点の電位は V_in［V］である。
負帰還が働く線形領域では仮想短絡によりa点(−端子)の電位は+端子のV_inとほぼ等しい。
- ウ
入力電圧 V_in と出力電圧 V_out は逆位相である。
非反転入力に信号を入れる回路なのでV_out=(1+R₂/R₁)V_inで同位相。逆位相という記述が誤り。
- エ
電圧増幅度 A は，A ＝ V_out/V_in ＝ 1 ＋ R₂/R₁ である。
抵抗分圧V_in=V_out R₁/(R₁+R₂)から、電圧利得1+R₂/R₁が導ける。
