C2=アンテナ側の負荷、C1=プレート側の同調。A1ディップとA2増加を図で確認
2026年8月試験 第一級アマチュア無線技士 無線工学 問11
難度
標準
(HZ808－3)

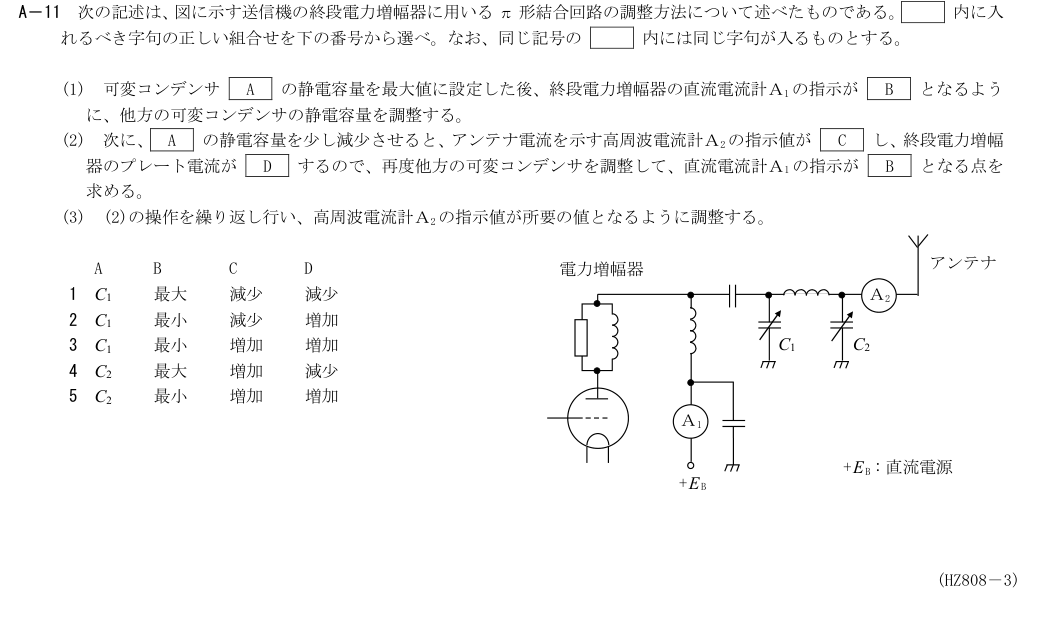

A－11 次の記述は、図に示す送信機の終段電力増幅器に用いるπ 形結合回路の調整方法について述べたものである。 内に入
れるべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の 内には同じ字句が入るものとする。
(1) 可変コンデンサ A の静電容量を最大値に設定した後、終段電力増幅器の直流電流計Ａ1 の指示が B となるよう
に、他方の可変コンデンサの静電容量を調整する。
(2) 次に、 A の静電容量を少し減少させると、アンテナ電流を示す高周波電流計Ａ2の指示値が C し、終段電力増幅
器のプレート電流が D するので、再度他方の可変コンデンサを調整して、直流電流計Ａ1 の指示が B となる点を
求める。
(3) (2)の操作を繰り返し行い、高周波電流計Ａ2の指示値が所要の値となるように調整する。
A B C D
1 C1 最大 減少 減少
2 C1 最小 減少 増加
3 C1 最小 増加 増加
4 C2 最大 増加 減少
5 C2 最小 増加 増加
+EB
アンテナ
電力増幅器
Ａ2
C1
C2
Ａ1
+EB : 直流電源
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
C1／最大／減少／減少
誤り。図でC1はプレート側の同調、C2はアンテナ側の負荷調整。最大容量から徐々に減らすのはC2で、C1はA1電流最小のディップへ再同調する。
- 2
C1／最小／減少／増加
誤り。A1最小とプレート電流増加は合うが、減少させる側はC1でなくアンテナ側のC2であり、アンテナ電流は減少でなく増加。
- 3
C1／最小／増加／増加
誤り。A1最小、アンテナ電流/プレート電流増加は合うが、手順で順次減らす可変容量はC1でなく図のアンテナ側C2。
- 4
C2／最大／増加／減少
誤り。A=C2、アンテナ電流増加は合うが、C1で調整するプレート直流電流A1は最大でなく最小。C2を減らしたときプレート電流も増加する。
- 5
C2／最小／増加／増加
正しい。図のC2を最大から徐々に減らして負荷を増し、C1を再調整してA1のプレート電流を最小にディップさせる。A2のアンテナ電流とプレート電流は増加する。
