2026年8月試験 第一級アマチュア無線技士 無線工学 問14

(HZ808－4)

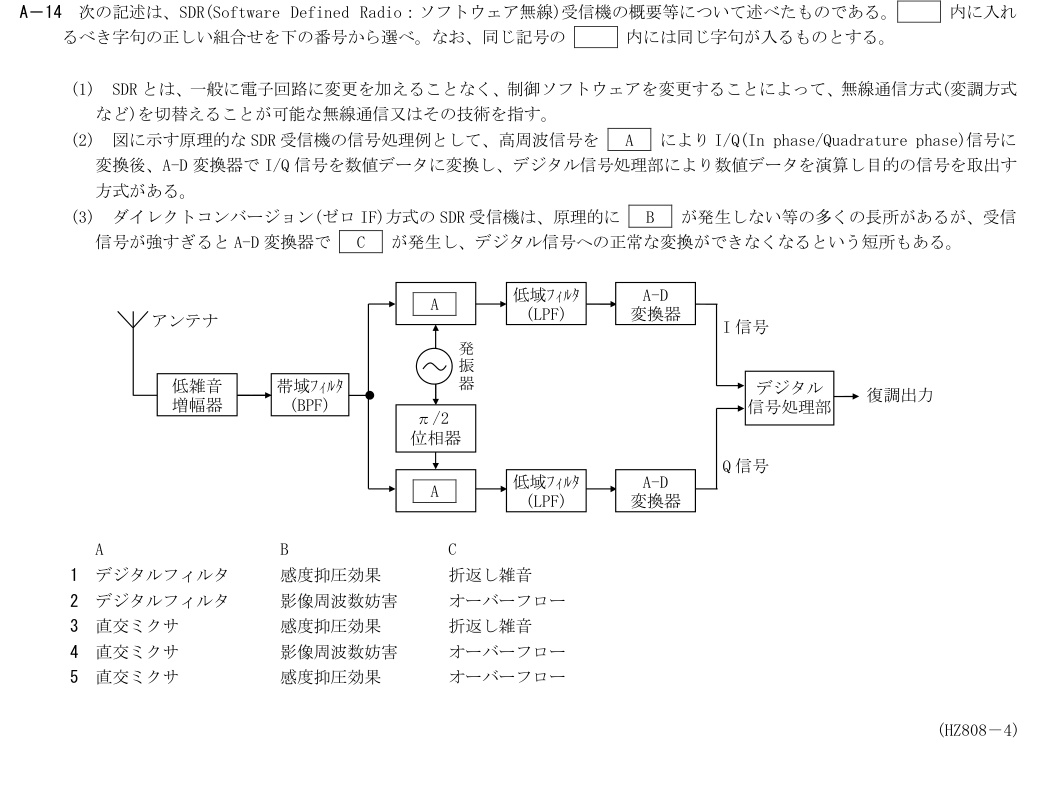

A－14 次の記述は、SDR(Software Defined Radio：ソフトウェア無線)受信機の概要等について述べたものである。 内に入れ

るべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の 内には同じ字句が入るものとする。

(1) SDR とは、一般に電子回路に変更を加えることなく、制御ソフトウェアを変更することによって、無線通信方式(変調方式

など)を切替えることが可能な無線通信又はその技術を指す。

(2) 図に示す原理的なSDR 受信機の信号処理例として、高周波信号を A によりI/Q(In phase/Quadrature phase)信号に

変換後、A-D 変換器でI/Q 信号を数値データに変換し、デジタル信号処理部により数値データを演算し目的の信号を取出す

方式がある。

(3) ダイレクトコンバージョン(ゼロIF)方式のSDR 受信機は、原理的に B が発生しない等の多くの長所があるが、受信

信号が強すぎるとA-D 変換器で C が発生し、デジタル信号への正常な変換ができなくなるという短所もある。

A B C

1 デジタルフィルタ 感度抑圧効果 折返し雑音

2 デジタルフィルタ 影像周波数妨害 オーバーフロー

3 直交ミクサ 感度抑圧効果 折返し雑音

4 直交ミクサ 影像周波数妨害 オーバーフロー

5 直交ミクサ 感度抑圧効果 オーバーフロー

A

発

振

器

低域ﾌｨﾙﾀ

(LPF)

低域ﾌｨﾙﾀ

(LPF)

復調出力

A-D

変換器

A-D

変換器

A

位相器

π/2

アンテナ

低雑音

増幅器

帯域ﾌｨﾙﾀ

(BPF)

デジタル

信号処理部

Q 信号

I 信号
