第一級アマチュア無線技士2026年8月試験無線工学問 17

2026年8月試験第一級アマチュア無線技士無線工学問17

難度

標準

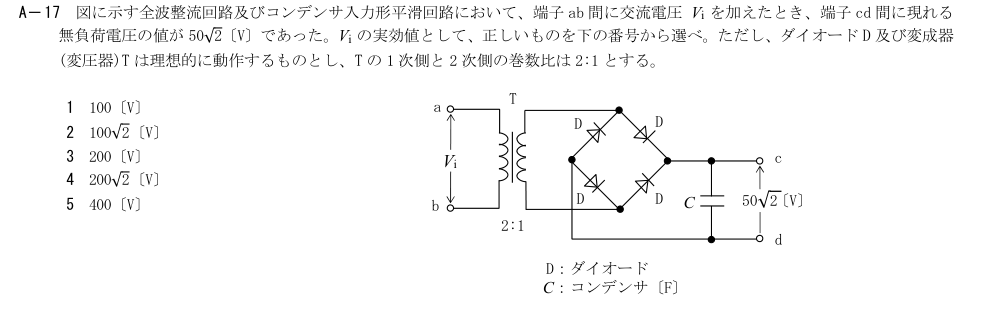

A－ 17 図に示す全波整流回路及びコンデンサ入力形平滑回路において、端子ab 間に交流電圧 Vi を加えたとき、端子cd 間に現れる

無負荷電圧の値が50√2〔V〕であった。Vi の実効値として、正しいものを下の番号から選べ。ただし、ダイオードD 及び変成器

(変圧器)T は理想的に動作するものとし、T の1 次側と2 次側の巻数比は2:1 とする。

1 100〔V〕

2 100√2〔V〕

3 200〔V〕

4 200√2〔V〕

5 400〔V〕

2:1

50√2 〔V〕

D：ダイオード

C：コンデンサ〔F〕

解説

解説本文

展開

解説Layer 1

理想整流・無負荷平滑の出力=二次波高値、巻数比2:1

1: 100〔V〕
正しい。理想ダイオードの全波整流と無負荷コンデンサ平滑では出力は変圧器二次側交流の波高値である。二次側実効値は(50√2)/√2=50 V。巻数比一次:二次=2:1だから、一次側Viの実効値は100 V。
2: 100√2〔V〕
誤り。Vi=100√2 Vなら二次側実効値は50√2 V、平滑後の無負荷電圧は100 Vとなる。指定の50√2 Vより大きい。
3: 200〔V〕
誤り。Vi=200 Vなら二次側実効値100 V、平滑後の無負荷電圧100√2 Vとなる。
4: 200√2〔V〕
誤り。Vi=200√2 Vなら二次側実効値100√2 V、平滑後の無負荷電圧200 Vとなる。
5: 400〔V〕
誤り。Vi=400 Vなら二次側実効値200 V、平滑後の無負荷電圧200√2 Vとなる。
