2026年8月試験 第一級アマチュア無線技士 無線工学 問18
難度
標準

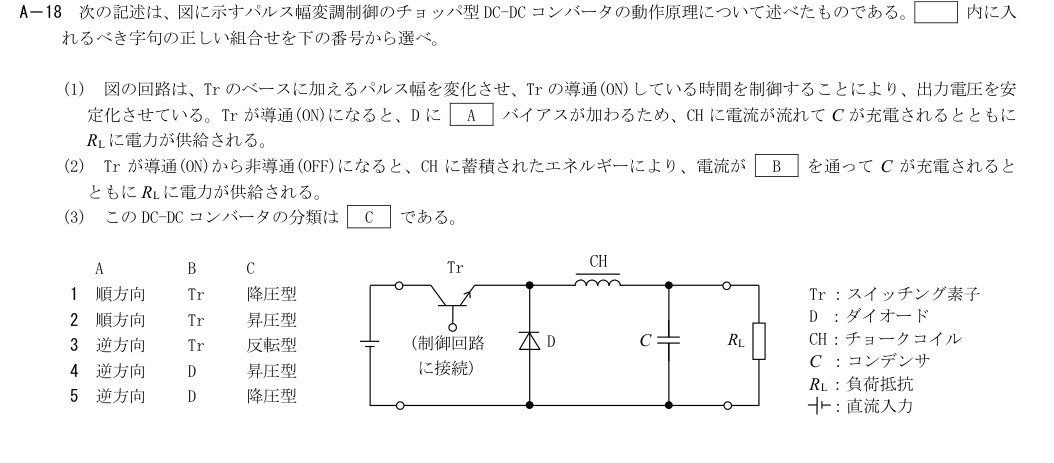

A－18 次の記述は、図に示すパルス幅変調制御のチョッパ型DC-DC コンバータの動作原理について述べたものである。 内に入
れるべき字句の正しい組合せを下の番号から選べ。
(1) 図の回路は、Tr のベースに加えるパルス幅を変化させ、Tr の導通(ON)している時間を制御することにより、出力電圧を安
定化させている。Tr が導通(ON)になると、D に A バイアスが加わるため、CH に電流が流れてC が充電されるとともに
RL に電力が供給される。
(2) Tr が導通(ON)から非導通(OFF)になると、CH に蓄積されたエネルギーにより、電流が B を通ってC が充電されると
ともにRL に電力が供給される。
(3) このDC-DC コンバータの分類は C である。
A B C
1 順方向 Tr 降圧型
2 順方向 Tr 昇圧型
3 逆方向 Tr 反転型
4 逆方向 D 昇圧型
5 逆方向 D 降圧型
CH
(制御回路
に接続)
Tr
D
RL
C
Tr ：スイッチング素子
D ：ダイオード
CH ：チョークコイル
C ：コンデンサ
RL
：負荷抵抗
：直流入力
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
順方向／Tr／降圧型
誤り。図でTrがONの間、チョーク入口は正電位となりDは逆バイアス。OFF時の電流経路はTrでなくD。降圧型だけ合う。
- 2
順方向／Tr／昇圧型
誤り。DはON時に逆バイアス、OFF時に電流が通るのはDである。図の直列チョークと還流Dは昇圧でなく降圧構成。
- 3
逆方向／Tr／反転型
誤り。ON時のD逆バイアスは合うが、OFF時は蓄積エネルギーの電流がDを通る。出力極性も反転せず降圧型。
- 4
逆方向／D／昇圧型
誤り。逆バイアスとOFF時D経由は合うが、図は入力からTr→CH→負荷に供給する降圧チョッパで昇圧型ではない。
- 5
逆方向／D／降圧型
正しい。ON時Dは逆バイアス、OFF時はCHの電流がDを還流して負荷へ続き、図はPWM降圧型。
