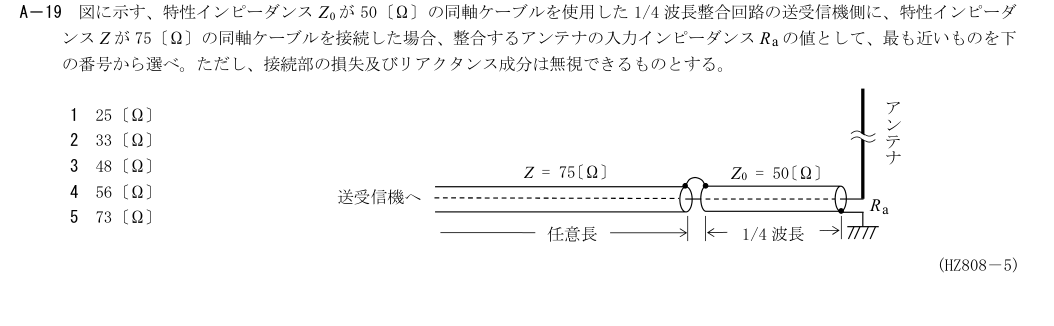

2026年8月試験 第一級アマチュア無線技士 無線工学 問19

各選択肢の解説

1

25 Ω

誤り。図の1/4波長50 Ω区間は75 Ω給電線をアンテナRaへ変換する。Zin=50²/Ra=75よりRa≈33 Ωで、25 Ωではない。

2

33 Ω

正しい。図で変成区間のZ0=50 Ω、送受信機側線路Z=75 Ω。整合条件Z0²/Ra=75からRa=2500/75≈33 Ω。

3

48 Ω

誤り。Ra=48 Ωなら50²/48≈52 Ωとなり、図の75 Ω線路へ整合しない。

4

56 Ω

誤り。Ra=56 Ωなら50²/56≈45 Ωで、75 Ω線路と不一致。

5

73 Ω

誤り。Ra=73 Ωなら50²/73≈34 Ωで、75 Ω線路と不一致。
