2026年8月試験 第一級アマチュア無線技士 無線工学 問20
難度
標準
1/4 波長
0.1～
0.25 波長

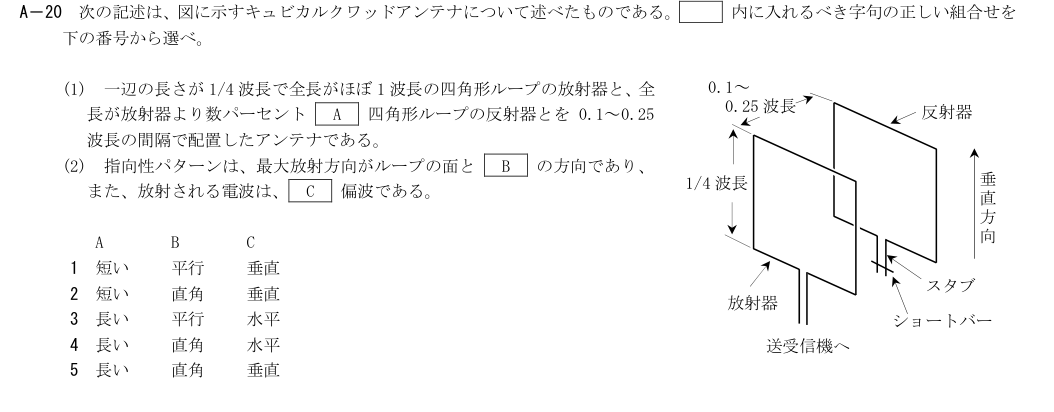

A－20 次の記述は、図に示すキュビカルクワッドアンテナについて述べたものである。 内に入れるべき字句の正しい組合せを
下の番号から選べ。
(1) 一辺の長さが1/4 波長で全長がほぼ1 波長の四角形ループの放射器と、全
長が放射器より数パーセント A 四角形ループの反射器とを0.1～0.25
波長の間隔で配置したアンテナである。
(2) 指向性パターンは、最大放射方向がループの面と B の方向であり、
また、放射される電波は、 C 偏波である。
A B C
1 短い 平行 垂直
2 短い 直角 垂直
3 長い 平行 水平
4 長い 直角 水平
5 長い 直角 垂直
放射器
反射器
スタブ
ショートバー
送受信機へ
垂
直
方
向
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
短い／平行／垂直
誤り。図の反射器ループは放射器より長く、最大放射方向はループ面の法線方向。給電位置から水平偏波であり三欄とも違う。
- 2
短い／直角／垂直
誤り。最大放射方向がループ面と直角の点は合うが、反射器は短くなく長く、給電配置による偏波は垂直でなく水平。
- 3
長い／平行／水平
誤り。反射器が長いことと水平偏波は合うが、最大放射方向はループ面に平行でなく直角。
- 4
長い／直角／水平
正しい。図では長い反射器を放射器の後方に置き、ループ面に直角方向へ最大放射、図の給電配置では水平偏波。
- 5
長い／直角／垂直
誤り。反射器が長く、方向が直角までは合うが、図の給電位置の電流による偏波は水平で、垂直ではない。
