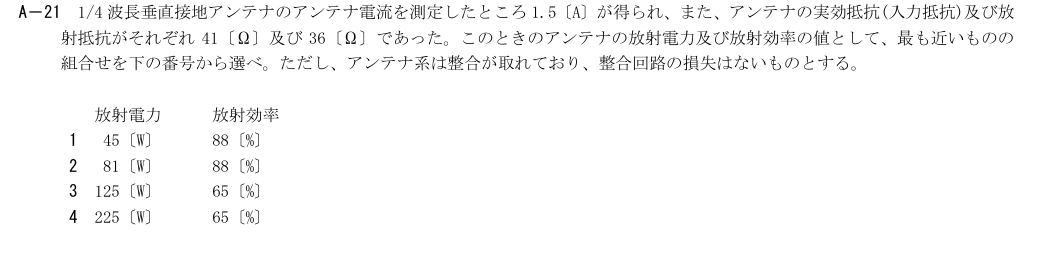

A－21 1/4 波長垂直接地アンテナのアンテナ電流を測定したところ1.5〔A〕が得られ、また、アンテナの実効抵抗(入力抵抗)及び放

射抵抗がそれぞれ41〔Ω〕及び36〔Ω〕であった。このときのアンテナの放射電力及び放射効率の値として、最も近いものの

組合せを下の番号から選べ。ただし、アンテナ系は整合が取れており、整合回路の損失はないものとする。

放射電力放射効率

1 45〔W〕 88〔%〕

2 81〔W〕 88〔%〕

3 125〔W〕 65〔%〕

4 225〔W〕 65〔%〕

解説

解説本文

展開

解説Layer 1

Pr=I²Rr=81 W; η=Rr/Rin=36/41≈87.8%

1: 45〔W〕／88〔%〕
誤り。効率88%は36/41≈87.8%に近いが、放射電力はI²Rr=(1.5 A)²×36 Ω=81 Wであり45 Wではない。
2: 81〔W〕／88〔%〕
正しい。放射電力は(1.5)²×36=81 W、放射効率は放射抵抗/実効抵抗=36/41≈87.8%で、約88%。
3: 125〔W〕／65〔%〕
誤り。放射電力は81 Wであり125 Wではない。放射効率も36/41≈88%で、65%ではない。
4: 225〔W〕／65〔%〕
誤り。225 WはI²×放射抵抗36 Ωに合わず、効率65%も36/41に合わない。
