公式図のshort/long pathと到達時間差を照合
2026年8月試験 第一級アマチュア無線技士 無線工学 問23
難度
標準
Ｌ
Ｓ

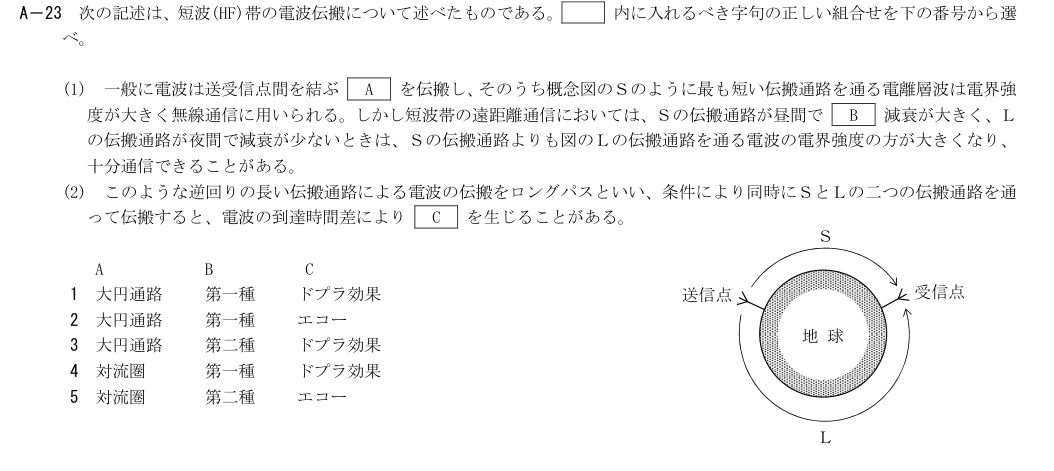

A－23 次の記述は、短波(HF)帯の電波伝搬について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選
べ。
(1) 一般に電波は送受信点間を結ぶ A を伝搬し、そのうち概念図のＳのように最も短い伝搬通路を通る電離層波は電界強
度が大きく無線通信に用いられる。しかし短波帯の遠距離通信においては、Ｓの伝搬通路が昼間で B 減衰が大きく、Ｌ
の伝搬通路が夜間で減衰が少ないときは、Ｓの伝搬通路よりも図のＬの伝搬通路を通る電波の電界強度の方が大きくなり、
十分通信できることがある。
(2) このような逆回りの長い伝搬通路による電波の伝搬をロングパスといい、条件により同時にＳとＬの二つの伝搬通路を通
って伝搬すると、電波の到達時間差により C を生じることがある。
A B C
1 大円通路 第一種 ドプラ効果
2 大円通路 第一種 エコー
3 大円通路 第二種 ドプラ効果
4 対流圏 第一種 ドプラ効果
5 対流圏 第二種 エコー
送信点
受信点
地 球
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
大円通路／第一種／ドプラ効果
誤り。S/Lは図の地球上で送受信点を結ぶ大円の短長二経路。昼間の第一種減衰と長短経路の到達時間差は合うが、後者の現象はドプラでなくエコー。
- 2
大円通路／第一種／エコー
正しい。S/Lは大円通路の短・長経路。昼間の短経路で電離層吸収による第一種減衰が大きい場合、長経路が優位になり、同時受信では時間差のエコーが生じ得る。
- 3
大円通路／第二種／ドプラ効果
誤り。Aは合うが、設問の昼間吸収は第一種減衰。到達時間差による現象は周波数変移のドプラ効果でなくエコー。
- 4
対流圏／第一種／ドプラ効果
誤り。図のS/Lは対流圏でなく地球を回る大円通路。到達時間差はドプラ効果でなくエコー。
- 5
対流圏／第二種／エコー
誤り。Aは対流圏でなく大円通路、Bは第一種減衰、Cのエコーのみ合う。
