2026年8月試験 第一級アマチュア無線技士 無線工学 問24
難度
標準

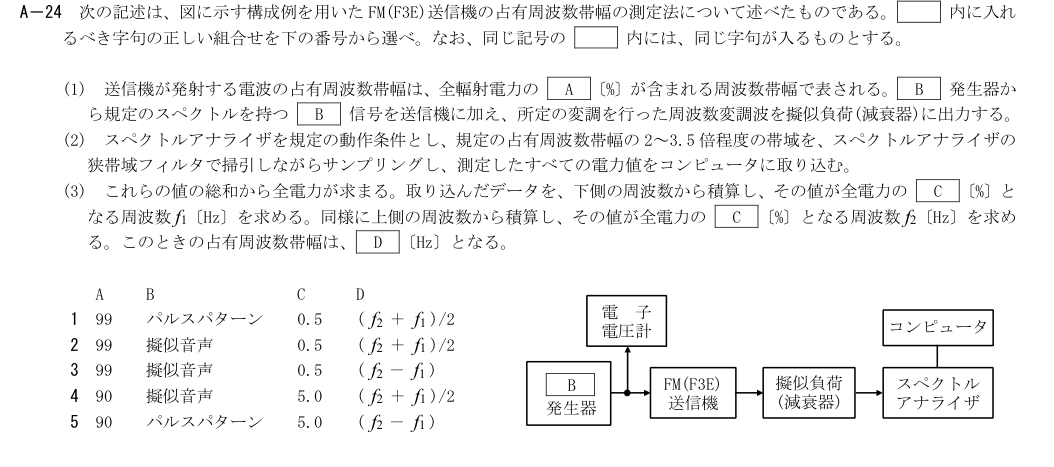

A－24 次の記述は、図に示す構成例を用いたFM(F3E)送信機の占有周波数帯幅の測定法について述べたものである。 内に入れ
るべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の 内には、同じ字句が入るものとする。
(1) 送信機が発射する電波の占有周波数帯幅は、全輻射電力の A 〔%〕が含まれる周波数帯幅で表される。 B 発生器か
ら規定のスペクトルを持つ B 信号を送信機に加え、所定の変調を行った周波数変調波を擬似負荷(減衰器)に出力する。
(2) スペクトルアナライザを規定の動作条件とし、規定の占有周波数帯幅の2～3.5 倍程度の帯域を、スペクトルアナライザの
狭帯域フィルタで掃引しながらサンプリングし、測定したすべての電力値をコンピュータに取り込む。
(3) これらの値の総和から全電力が求まる。取り込んだデータを、下側の周波数から積算し、その値が全電力の C 〔%〕と
なる周波数f1〔Hz〕を求める。同様に上側の周波数から積算し、その値が全電力の C 〔%〕となる周波数f2〔Hz〕を求め
る。このときの占有周波数帯幅は、 D 〔Hz〕となる。
A B C D
1 99 パルスパターン 0.5 ( f2 ＋ f1 )/2
2 99 擬似音声 0.5 ( f2 ＋ f1 )/2
3 99 擬似音声 0.5 ( f2 － f1 )
4 90 擬似音声 5.0 ( f2 ＋ f1 )/2
5 90 パルスパターン 5.0 ( f2 － f1 )
電 子
電圧計
B
発生器
コンピュータ
FM(F3E)
送信機
スペクトル
アナライザ
擬似負荷
(減衰器)
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
99／パルスパターン／0.5／(f2＋f1)/2
誤り。99%電力、上下各0.5%は合うが、図のFM(F3E)試験用変調信号は擬似音声。占有幅は両端差f2−f1であり平均値ではない。
- 2
99／擬似音声／0.5／(f2＋f1)/2
誤り。A/B/Cは合うが、測定帯域幅は上側境界f2と下側境界f1の差。和の半分は中心周波数。
- 3
99／擬似音声／0.5／(f2−f1)
正しい。図の擬似音声で所定変調し、全電力99%を含む両端で外側に各0.5%を残す。占有周波数帯幅はf2−f1。
- 4
90／擬似音声／5.0／(f2＋f1)/2
誤り。占有幅の基準は90%でなく99%、外側片側は5%でなく0.5%。Dの和/2も帯域幅でなく中心値。
- 5
90／パルスパターン／5.0／(f2−f1)
誤り。A=90%、B=パルスパターン、C=5%はいずれも本設問の測定条件と違う。D=f2−f1だけ合う。
