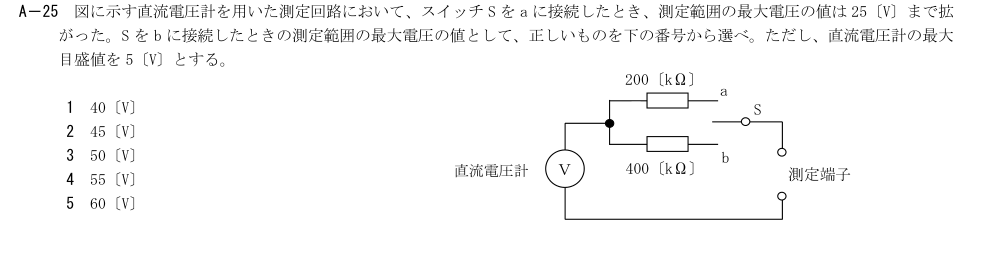

2026年8月試験 第一級アマチュア無線技士 無線工学 問25

各選択肢の解説

1

40〔V〕

誤り。a側200 kΩと計器の5 Vで総25 Vになる全目盛電流は(25−5)/200 kΩ=0.1 mA。b側400 kΩなら総45 Vであり40 Vではない。

2

45〔V〕

正しい。a側から全目盛電流0.1 mAを求める。b側の直列抵抗は400 kΩなので加わる電圧は40 V、計器自身の5 Vと合わせて45 V。

3

50〔V〕

誤り。b側の400 kΩに0.1 mAを流したときの電圧は40 Vであり、計器の5 Vを足しても45 V。50 Vにはならない。

4

55〔V〕

誤り。a側から決まる全目盛電流は0.1 mAで一定。b側の400 kΩと計器5 Vから55 Vは得られない。

5

60〔V〕

誤り。400 kΩの降下40 Vに計器の最大目盛5 Vを加えるので45 Vであり、60 Vではない。
