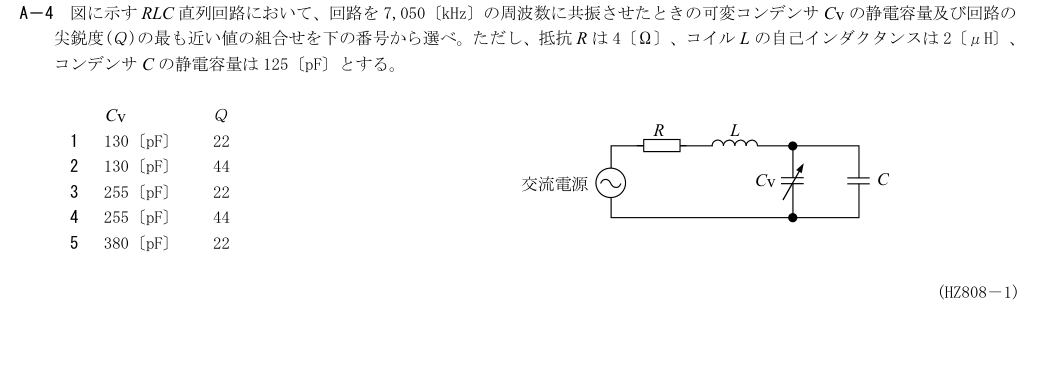

2026年8月試験 第一級アマチュア無線技士 無線工学 問4

各選択肢の解説

1

Cv=130 pF／Q=22

正しい。図でCvと125 pFのCは並列。共振総容量1/((2πf)²L)≈255 pFなのでCv≈130 pF。Q=ωL/R≈22。

2

Cv=130 pF／Q=44

誤り。Cv≈130 pFは合うが、Q=(2π×7.05 MHz×2 μH)/4 Ω≈22で、44ではない。

3

Cv=255 pF／Q=22

誤り。255 pFは共振に要る並列合成容量。図の固定C=125 pFを引いた可変Cvは約130 pF。Q≈22は合う。

4

Cv=255 pF／Q=44

誤り。Cv=255 pFなら総容量380 pFで共振周波数が設問値と合わない。Qも44でなく約22。

5

Cv=380 pF／Q=22

誤り。Cv=380 pFなら固定125 pFとの合成は505 pFとなり、7.05 MHzでの共振総容量約255 pFを超える。
