図のPチャネル・ゲート絶縁と破線状チャネル記号を視認; gm=ΔID/ΔVGS
2026年8月試験 第一級アマチュア無線技士 無線工学 問7
難度
標準

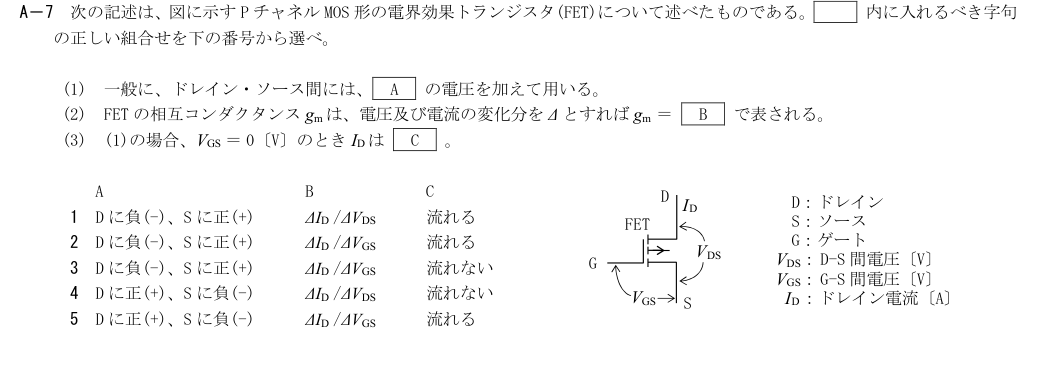

A－7 次の記述は、図に示すP チャネルMOS 形の電界効果トランジスタ(FET)について述べたものである。 内に入れるべき字句
の正しい組合せを下の番号から選べ。
(1) 一般に、ドレイン・ソース間には、 A の電圧を加えて用いる。
(2) FET の相互コンダクタンスgm は、電圧及び電流の変化分をΔ とすれば gm ＝ B で表される。
(3) (1)の場合、VGS ＝ 0〔V〕のときID は C 。
A B C
1 D に負(-)、S に正(+) ΔID /ΔVDS 流れる
2 D に負(-)、S に正(+) ΔID /ΔVGS 流れる
3 D に負(-)、S に正(+) ΔID /ΔVGS 流れない
4 D に正(+)、S に負(-) ΔID /ΔVDS 流れない
5 D に正(+)、S に負(-) ΔID /ΔVGS 流れる
VGS
FET
D
VDS
G
ID
D：ドレイン
S：ソース
G：ゲート
VDS： D-S 間電圧〔V〕
VGS： G-S 間電圧〔V〕
ID：ドレイン電流〔A〕
S
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
D負/S正／ΔID/ΔVDS／流れる
誤り。図のPチャネルではDをSより負にする点は合うが、相互コンダクタンスはゲート電圧変化に対するドレイン電流変化ΔID/ΔVGS。図のエンハンスメント型記号ではVGS=0で流れない。
- 2
D負/S正／ΔID/ΔVGS／流れる
誤り。D負/S正とΔID/ΔVGSは合うが、図のチャネルを分断して描いた記号はエンハンスメント型を表す。この型ではVGS=0でチャネルが形成されず、IDは流れない。
- 3
D負/S正／ΔID/ΔVGS／流れない
正しい。PチャネルのDをSより負に置く。gmはΔID/ΔVGSで、図のエンハンスメント型ではVGS=0でチャネルが形成されずIDは流れない。
- 4
D正/S負／ΔID/ΔVDS／流れない
誤り。DをSより正にする極性がPチャネルの通常動作と逆。gmの分母はVDSでなくVGSである。
- 5
D正/S負／ΔID/ΔVGS／流れる
誤り。gmの式のみ合うが、D正/S負はPチャネルの通常動作と逆で、VGS=0で『流れる』も図のエンハンスメント型と逆。
