第一級アマチュア無線技士2026年8月試験無線工学問 8

2026年8月試験第一級アマチュア無線技士無線工学問8

難度

標準

(HZ808－2)

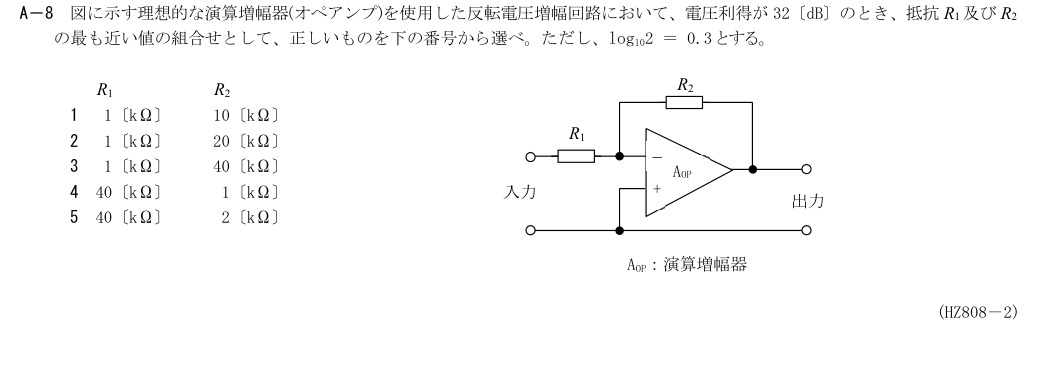

A－8 図に示す理想的な演算増幅器(オペアンプ)を使用した反転電圧増幅回路において、電圧利得が32〔dB〕のとき、抵抗R1 及びR2

の最も近い値の組合せとして、正しいものを下の番号から選べ。ただし、log102 ＝ 0.3 とする。

R1 R2

1 1〔kΩ〕 10〔kΩ〕

2 1〔kΩ〕 20〔kΩ〕

3 1〔kΩ〕 40〔kΩ〕

4 40〔kΩ〕 1〔kΩ〕

5 40〔kΩ〕 2〔kΩ〕

AOP：演算増幅器

出力

入力

－

AOP

解説

解説本文

展開

解説Layer 1

inverting op-amp |Av|=R2/R1; 20log10(40)≈32 dB

1: R1=1 kΩ／R2=10 kΩ
誤り。図の反転増幅器の電圧利得絶対値はR2/R1。10倍は20 dBで32 dBより小さい。
2: R1=1 kΩ／R2=20 kΩ
誤り。R2/R1=20は20log10 20≈26 dBで、32 dBには不足。
3: R1=1 kΩ／R2=40 kΩ
正しい。図のR1は入力抵抗、R2は負帰還抵抗。|Av|=R2/R1=40、20log10 40=20(1+2log10 2)≈32 dB。
4: R1=40 kΩ／R2=1 kΩ
誤り。R2/R1=1/40なので増幅でなく約−32 dBの減衰となる。抵抗の配置を図で確認する。
5: R1=40 kΩ／R2=2 kΩ
誤り。R2/R1=2/40=0.05で電圧利得は約−26 dB。32 dBの増幅にならない。
