第一級アマチュア無線技士2026年8月試験無線工学問 9

2026年8月試験第一級アマチュア無線技士無線工学問9

難度

標準

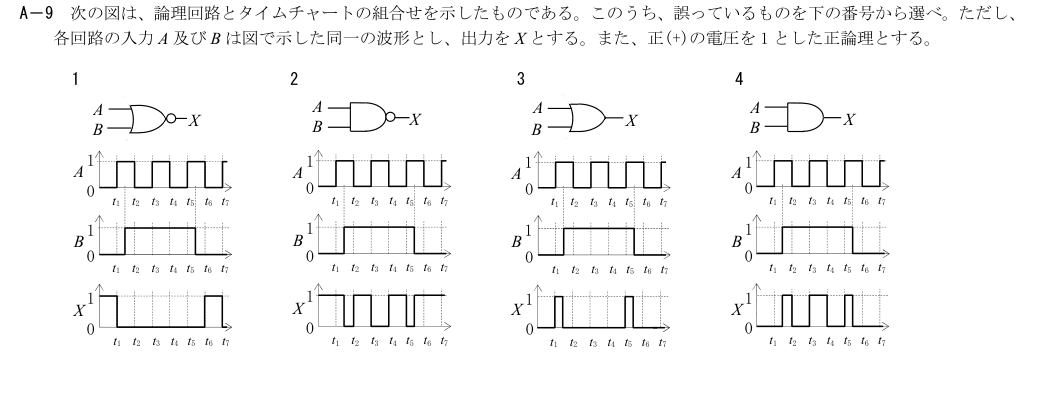

A－9 次の図は、論理回路とタイムチャートの組合せを示したものである。このうち、誤っているものを下の番号から選べ。ただし、

各回路の入力A 及びB は図で示した同一の波形とし、出力をX とする。また、正(+)の電圧を1 とした正論理とする。

1 2 3 4

t1 t2 t3 t4 t5 t6 t7

解説本文

展開

解説Layer 1

各ゲートNOR/NAND/OR/ANDと図に描かれた同一A/B入力の出力を区間ごとに照合

1: 1
誤りを選ぶ設問では正しい組合せ。図の1はOR出力を反転するNORで、A/Bがともに0の区間だけX=1、ほかは0になるタイムチャートと合う。
2: 2
誤りを選ぶ設問では正しい組合せ。図の2はAND出力反転のNANDで、A/Bが同時に1の区間だけX=0。描かれた出力波形と合う。
3: 3
選ぶべき誤った組合せ。図の3はORなのでB=1が続くt2～t5ではAの短い変化と無関係にX=1が続くはずだが、示されたXは短いパルスで途切れる。
4: 4
誤りを選ぶ設問では正しい組合せ。図の4はANDで、A/Bがともに1になる重複区間だけX=1。図のタイムチャートと合う。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年5月5日

出典：公益財団法人日本無線協会

制作・確認範囲・誤り報告の手順は静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
